소규모 터널 | 3D 레이저 스캔 정밀 기록 및 안전 분석

도면 없는 노후 터널, 터널 3D스캔 한 번으로 현황 기록부터 안전 분석까지 원스톱으로 해결합니다.

현장 개요

작업 내용

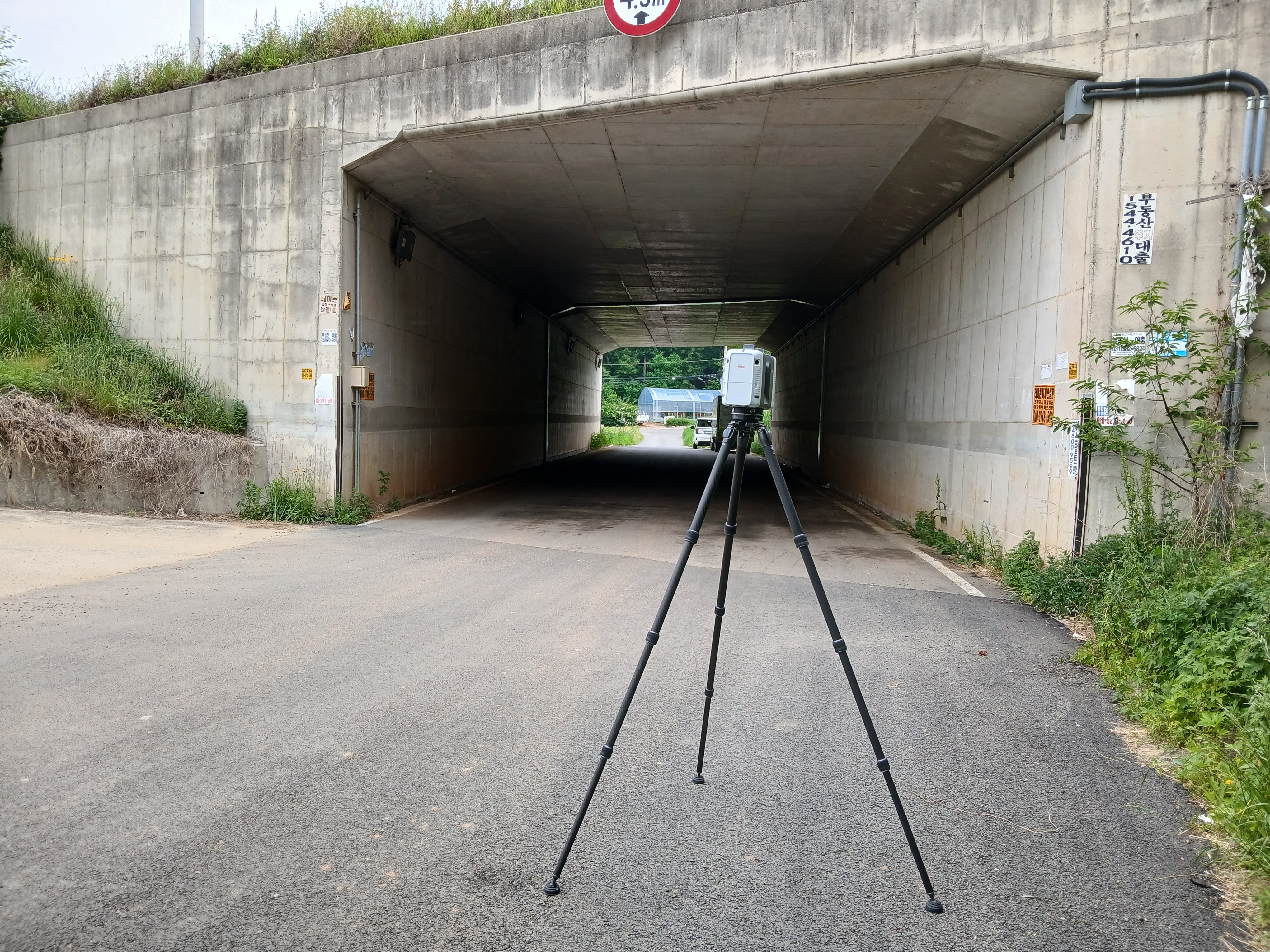

40m 소규모 터널 내부 전체를 터널 3D스캔으로 정밀 기록했습니다. Leica RTC360으로 약 11개 스테이션을 설치해 30분~1시간 만에 전 구간 데이터를 취득했습니다.

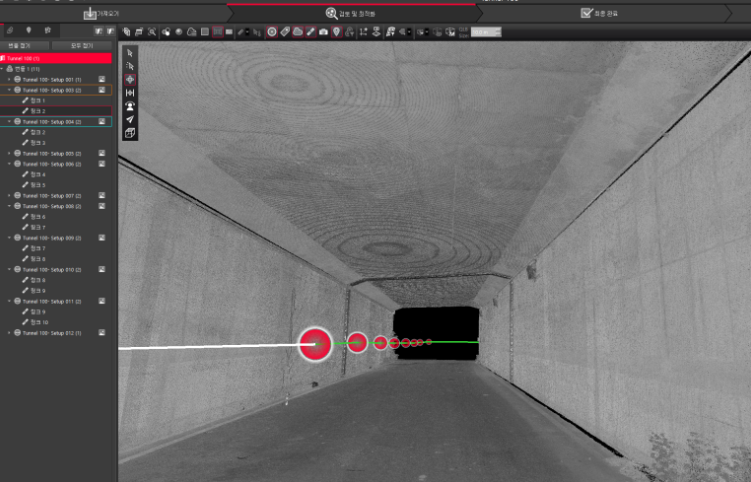

터널 내부는 폐쇄 공간 특성상 야외 스캔의 문제인 수면 반사·강한 햇빛·바람 영향이 없어 포인트클라우드 품질이 매우 안정적으로 취득됩니다. 약 27억 포인트의 고밀도 데이터로 콘크리트 라이닝, 터널 단면, 내부 설비까지 완벽하게 기록했습니다.

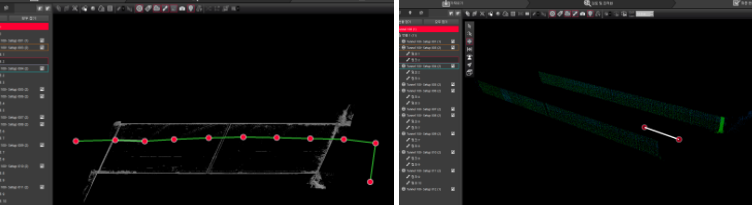

정합 오차 5mm 이내로 내공 변위 분석과 구조물 안전점검에 즉시 활용 가능한 정밀도를 확보했습니다. 기존 줄자·레벨 측량 방식으로는 수일이 걸리던 작업을 터널 3D스캔 한 번으로 단 하루 만에 완료할 수 있습니다.

납품 결과물

납품 데이터 활용

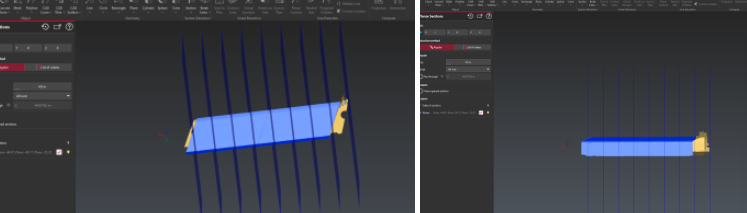

• As-built 도면 제작 — 터널 단면도·평면도·종단면도, 내경·라이닝 두께 정밀 측정
• 내공 변위 분석 — 설계 단면 대비 변형량 정량 파악 (5mm 이상 감지)
• 구조물 안전 점검 — 균열·박리·누수 흔적 위치 기록 (10mm 이상 감지)
• 정기 변위 모니터링 — 정기 스캔으로 시간에 따른 변위 추이 추적
• 보수·보강 설계 — 보수 구간 정밀 파악, 물량 산출
• 디지털 트윈 — GIS 연동 터널 시설물 통합 관리 기초 데이터

이런 경우 활용 가능합니다

• 도면 없는 노후 터널 현황 파악
• 정기 안전점검·정밀안전진단 기초 자료
• 터널 보수보강 설계 전 현황 데이터 취득
• 내공 변위 모니터링

터널 3D스캔 문의는 공간아카이브(1522-5804 / space3d.kr)로 연락 주시면 빠르게 검토해드립니다.

공간아카이브 1522-5804
