방화수문 | 노후 수문 3D 정밀 실측 및 안전 분석
도면 없는 노후 방화수문, 수문 3D스캔 한 번으로 현황 기록부터 안전 분석까지 원스톱으로 해결합니다.
현장 개요
| 항목 | 내용 |
|---|---|
| 현장 유형 | 방화수문 (Sluice Gate) |
| 스캔 장비 | Leica RTC360 |
| 스테이션 수 | 19개소 |
| 취득 포인트 | 약 3억 2,700만 포인트 |

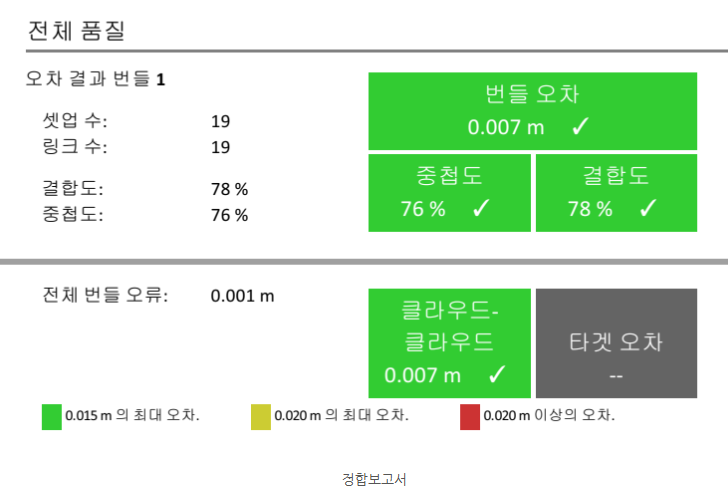

| 번들 오차 | 7mm |
| 전체 번들 오류 | 1mm |
| 결합도 / 중첩도 | 78% / 76% |
| 납품 형식 | 포인트클라우드 + DWG + PDF 보고서 |
작업 내용

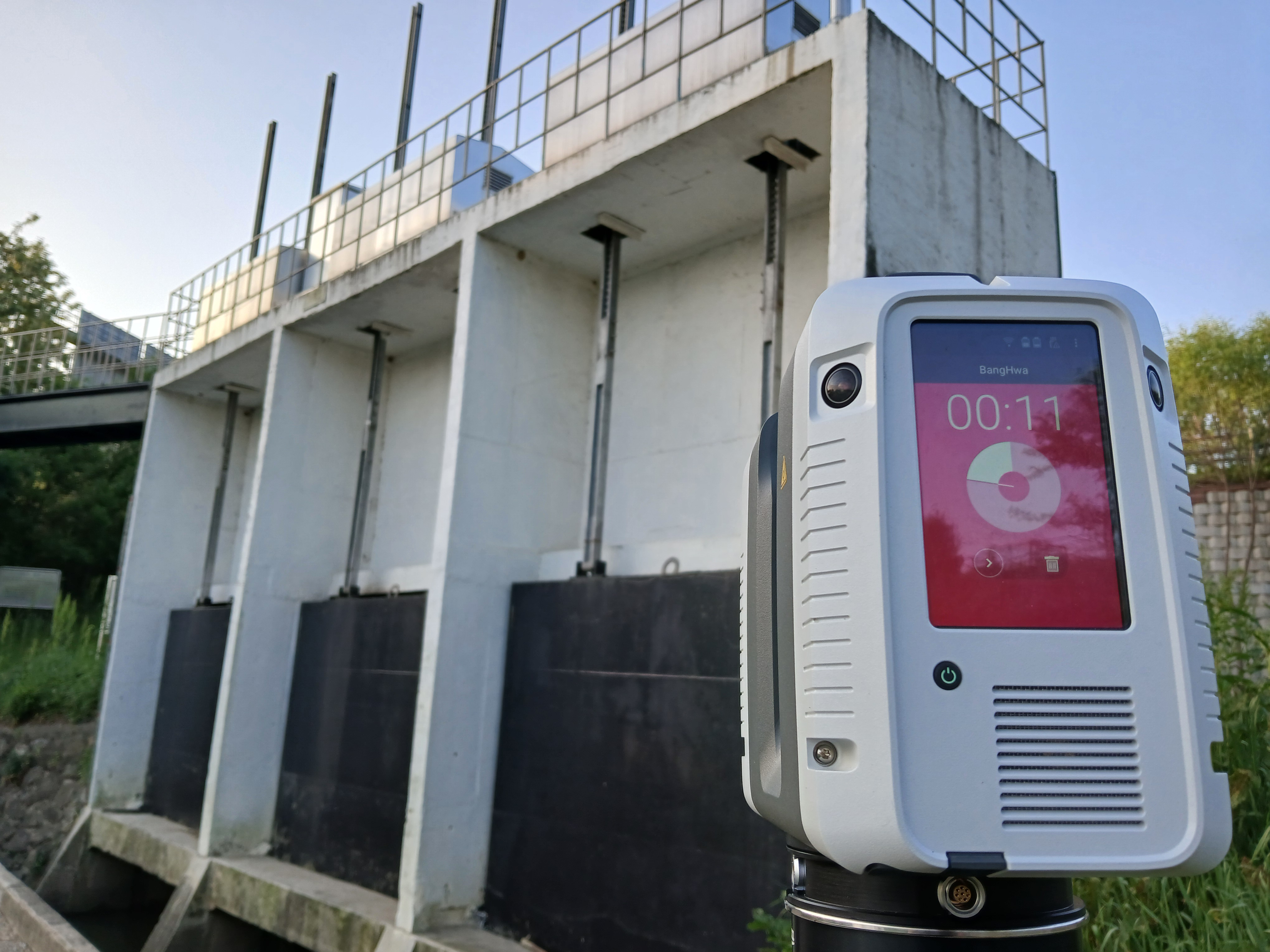

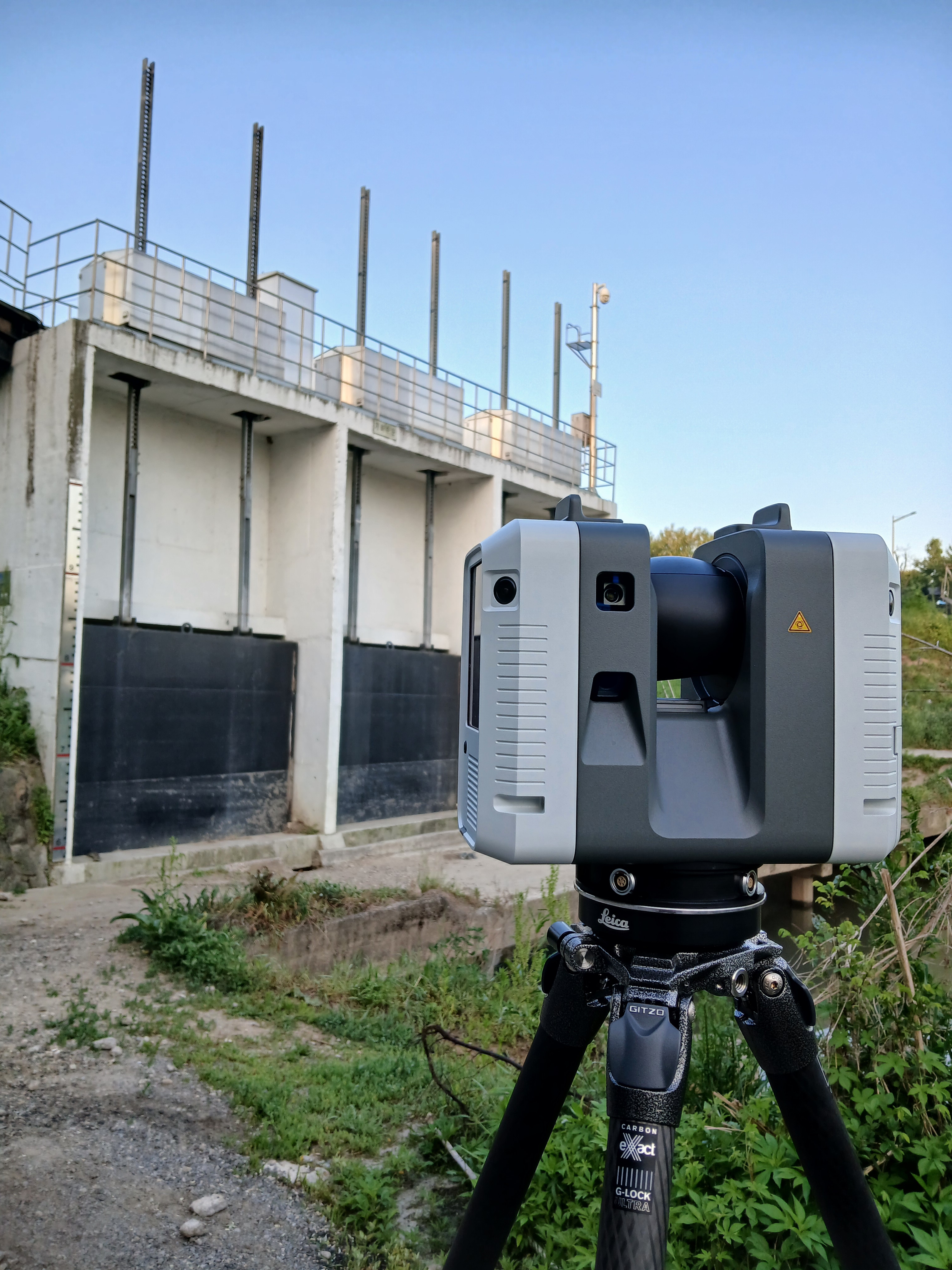

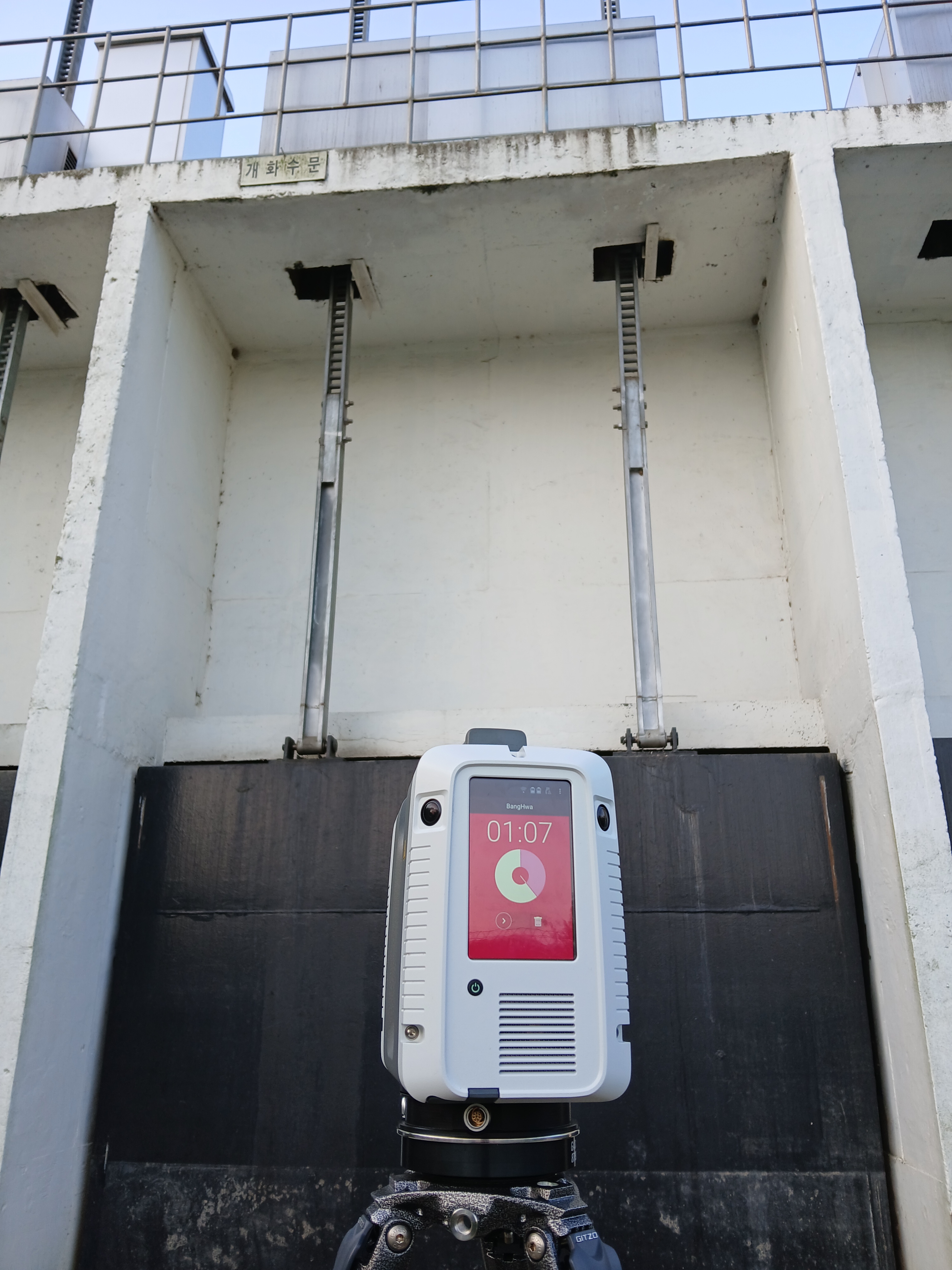

도면이 없는 노후 방화수문을 대상으로 수문 3D스캔으로 전체 구조물을 정밀 취득했습니다.

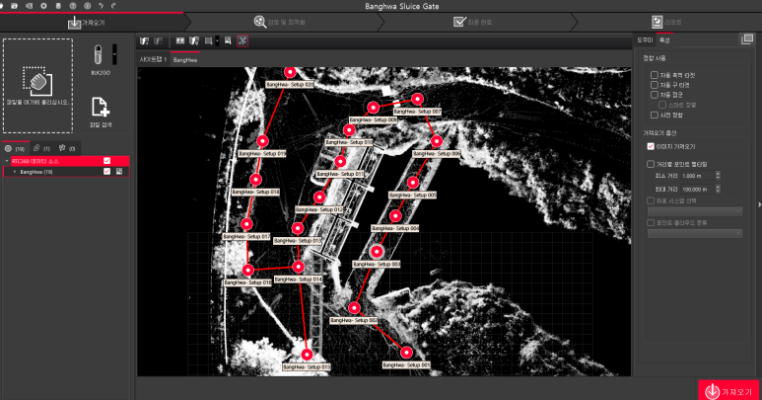

수문 게이트 3경간 전체, 콘크리트 벽면·기둥·슬래브, 상단 권양기·철재 구조물, 하류부·물받이 구간까지 19개 스테이션으로 빠짐없이 데이터를 확보했습니다.
수면 반사, 철재 구조물, 콘크리트 벽면 등 복잡한 야외 환경에서도 번들 오차 7mm, 전체 번들 오류 1mm — 야외 수문 구조물 기준 매우 우수한 정밀도입니다. 기존 측량 방식으로 수일이 걸리던 작업을 수문 3D스캔 하루 만에 완료했습니다.
납품 결과물
| 결과물 | 포맷 | 활용 |
|---|---|---|
| 포인트클라우드 | E57, RCP, LAS | 영구 보존·재활용 |
| As-built 도면 | DWG | 설계·시공 즉시 활용 |
| 편차 분석 보고서 | 안전점검·제출용 | |

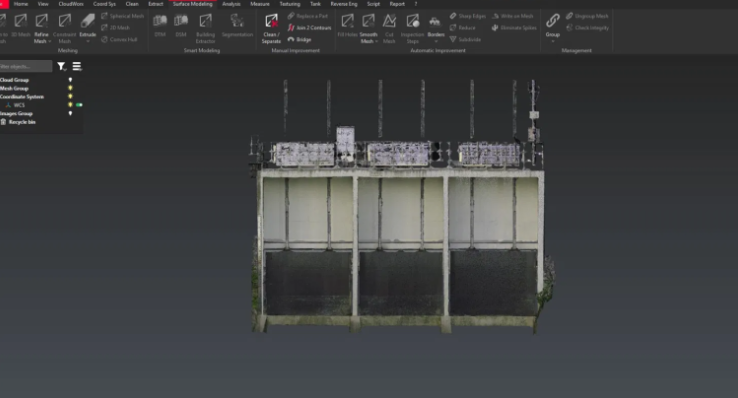

| 3D 메쉬 모델 | OBJ, FBX | 시각화·발표용 |

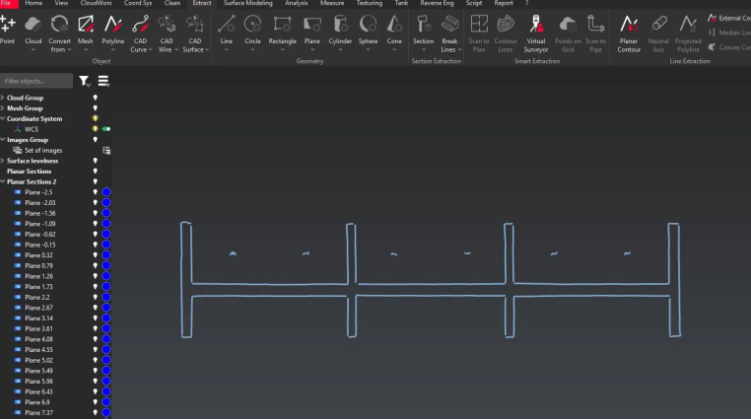

| 단면 도면 | DXF | CAD 즉시 활용 |
표면 편차 분석

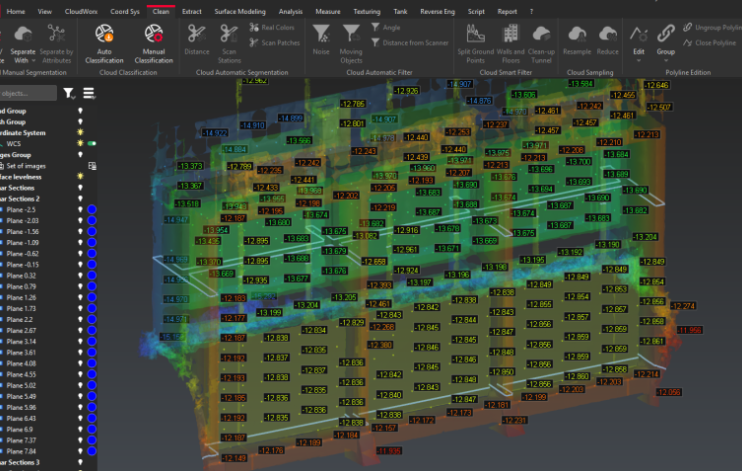

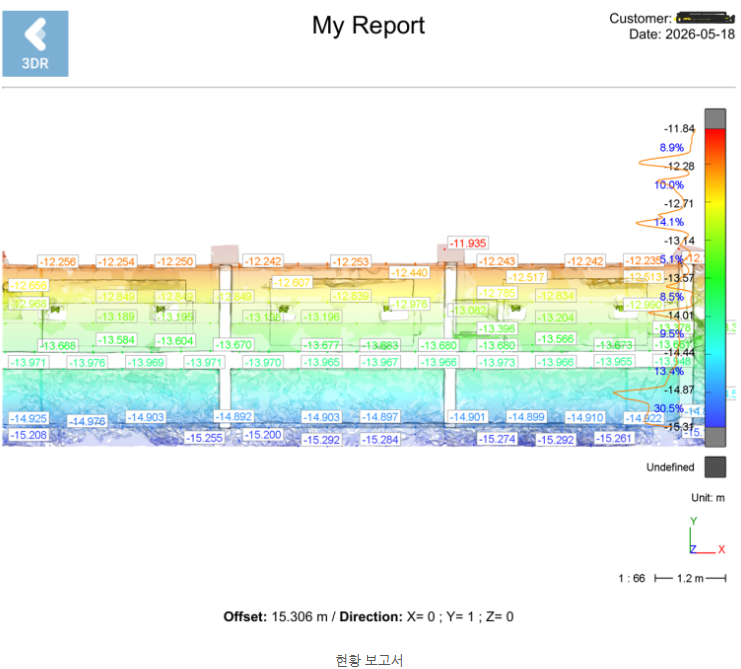

Cyclone 3DR Surface Levelness 분석으로 콘크리트 벽면 전체 편차를 정량적으로 파악했습니다. 육안으로 확인하기 어려운 표면 변형·박리 의심 구간을 색상 편차 맵으로 시각화했습니다. 수문 3D스캔 데이터는 안전점검 보고서에 즉시 활용 가능한 형태로 납품됩니다.
납품 데이터 활용
- As-built 도면 제작 — 도면 없는 노후 수문도 하루 스캔으로 현황 도면 완성
- 구조물 안전 점검 — 콘크리트 균열·박리·변형 구간 정량 분석
- 보수·보강 설계 지원 — 게이트 교체, 콘크리트 보수, 권양기 교체 기준 데이터
- 변형 모니터링 — 정기 스캔으로 시간에 따른 변화량 추적
- 디지털 트윈 구축 — GIS 연동 하천 시설물 통합 관리 기초 데이터
이런 경우 활용 가능합니다
- 준공 도면이 없는 노후 수문·보 구조물
- 정기 안전점검 데이터 취득
- 수리·수문 해석용 단면 형상 추출
- 보수 설계 전 현황 파악
수문 3D스캔 문의는 공간아카이브(1522-5804 / space3d.kr)로 연락 주시면 빠르게 검토해드립니다.
