보행자 육교 정밀 실측 | 3D 레이저 스캔 현황 기록
도면 없는 보행자 육교, 육교 3D스캔으로 아치형 지붕부터 계단실까지 전체 구조물을 정밀 기록했습니다.
육교 3D스캔은 기존 줄자·레벨 측량으로는 측정이 어려운 곡면 구조물도 정확한 형상 데이터를 한 번에 취득합니다. 레지스트레이션 오차 3.674mm — 외부 개방 구조물 기준 높은 정밀도입니다.
현장 개요
| 항목 | 내용 |
|---|---|
| 현장 유형 | 보행자 육교 (아치형 지붕 구조물) |
| 스캔 목적 | 구조물 현황 정밀 실측 |
| 스캔 장비 | Leica RTC360 |
| 스테이션 수 | 20개소 |
| 레지스트레이션 오차 | 3.674mm |

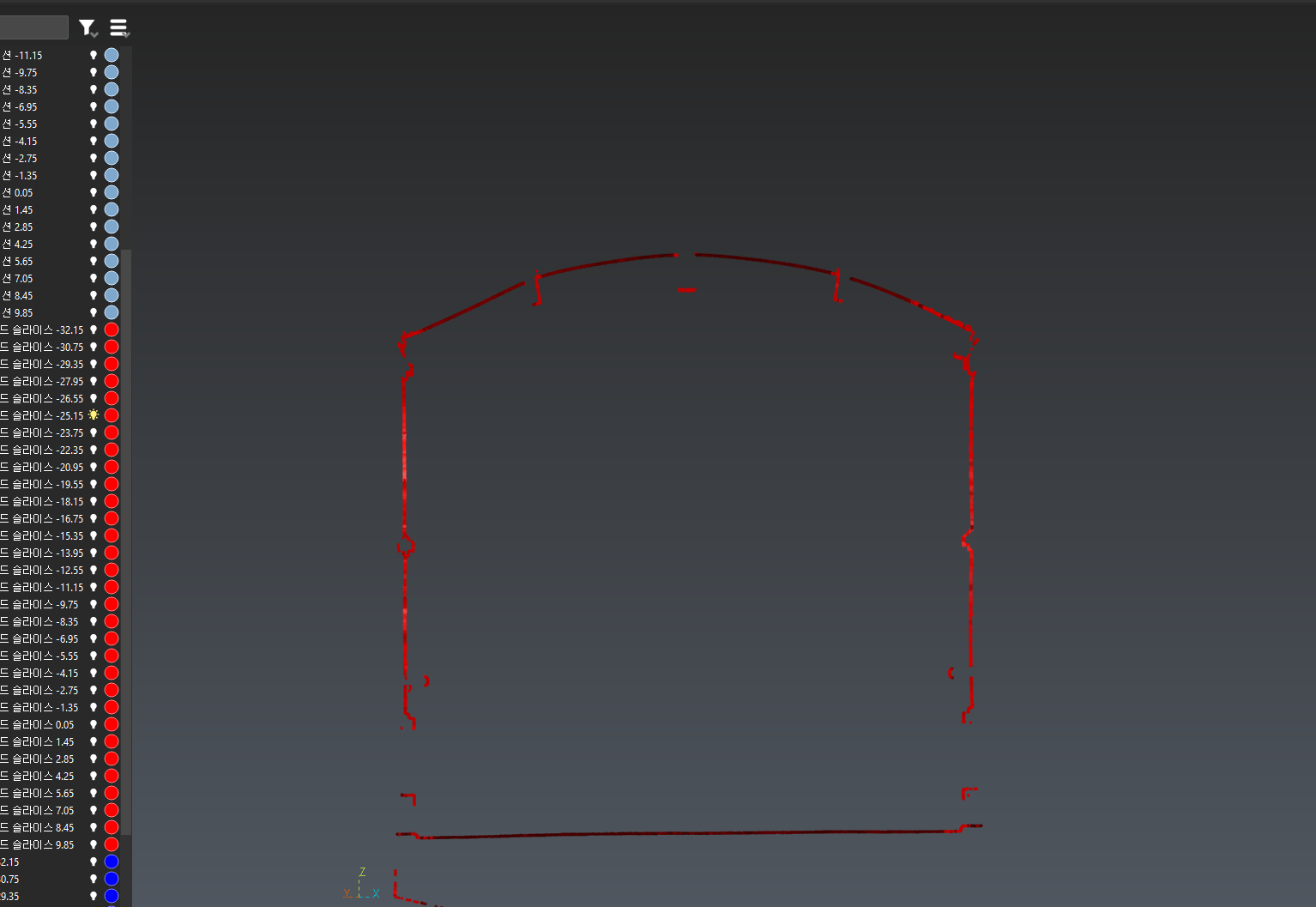

| 납품 형식 | 포인트클라우드 + 단면 도면 |
작업 내용

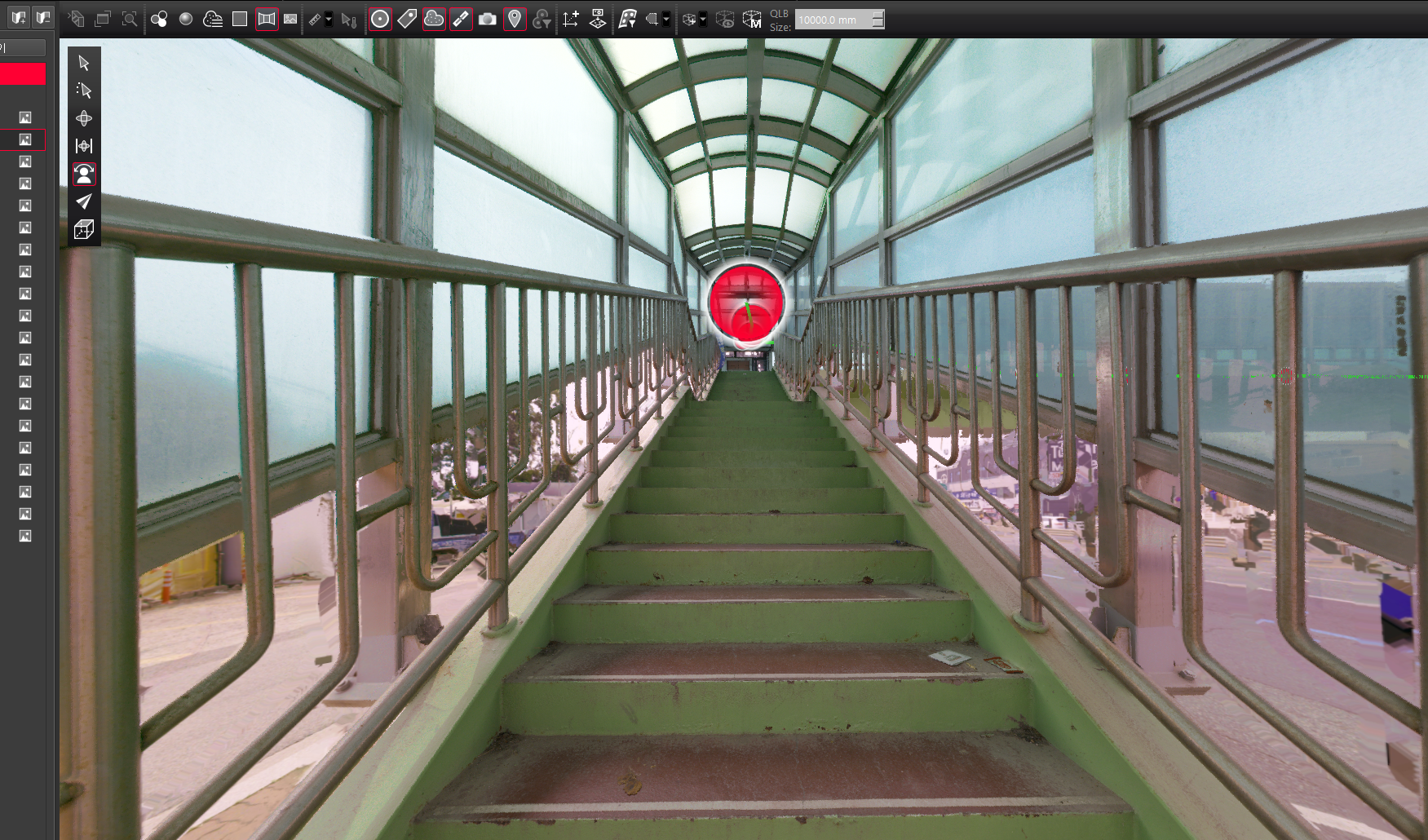

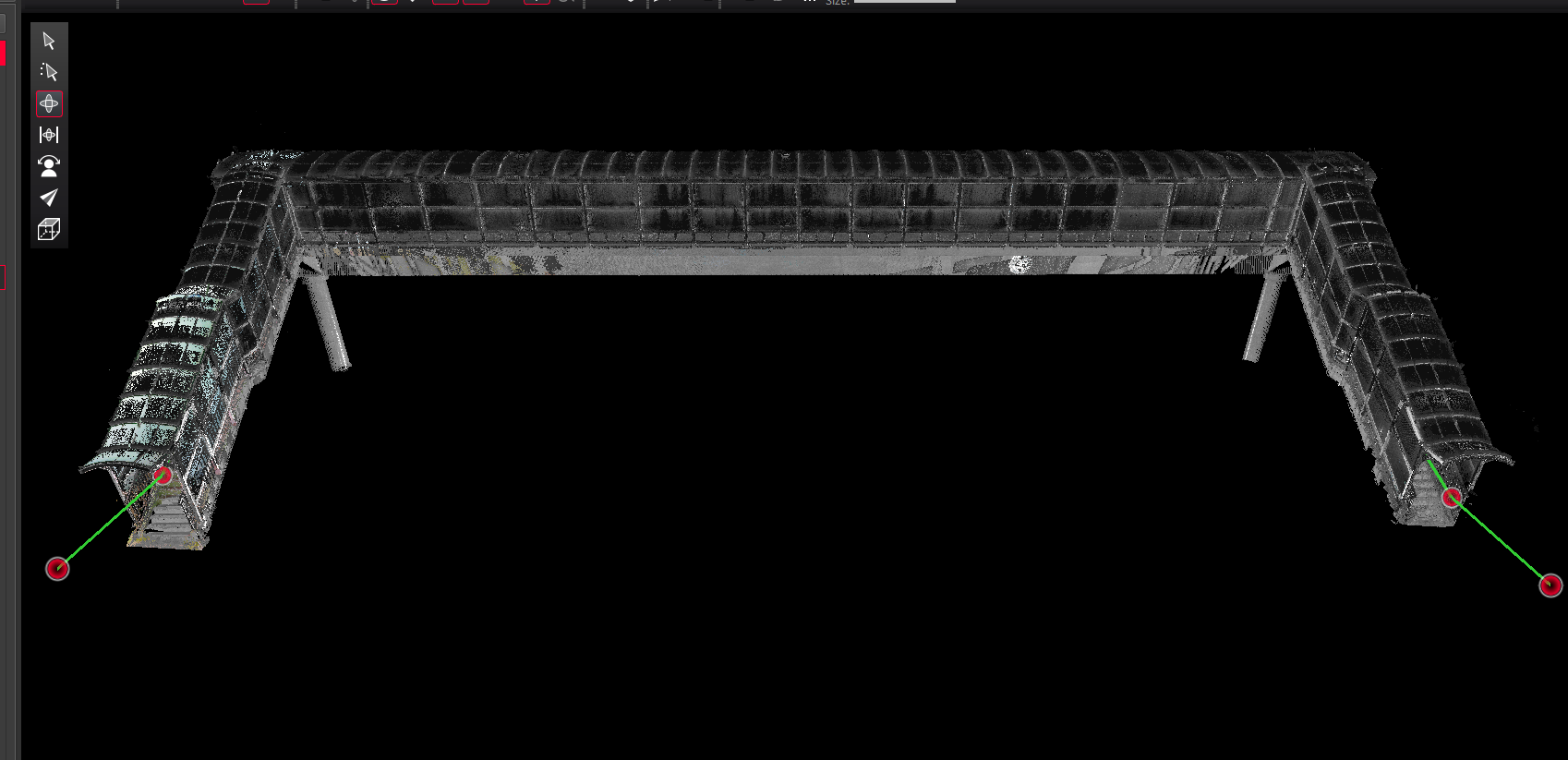

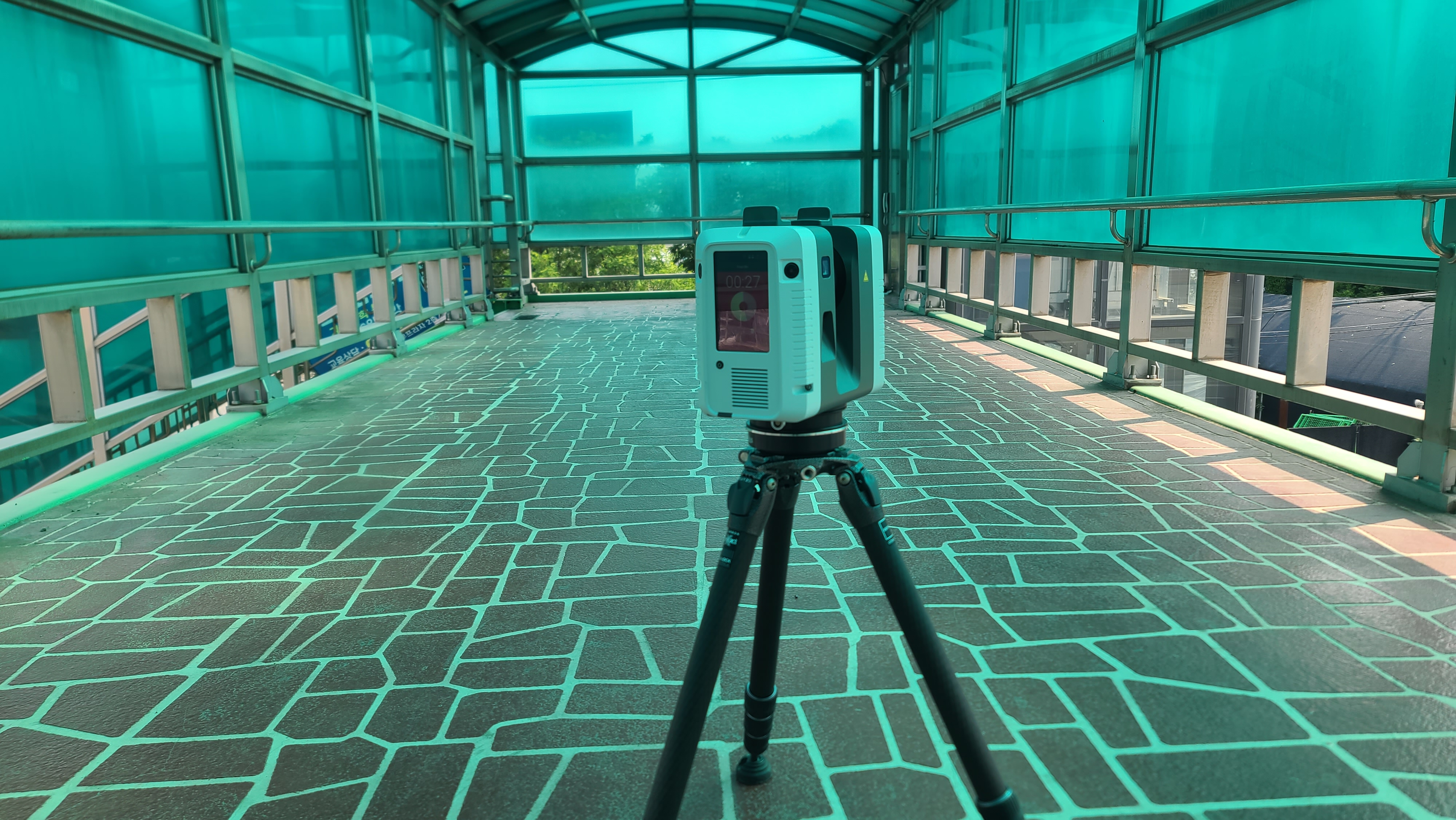

보행자 육교 전체 구간을 대상으로 아치형 지붕 구조물, 계단실, 난간 등 전체 형상을 육교 3D스캔으로 정밀 취득했습니다.

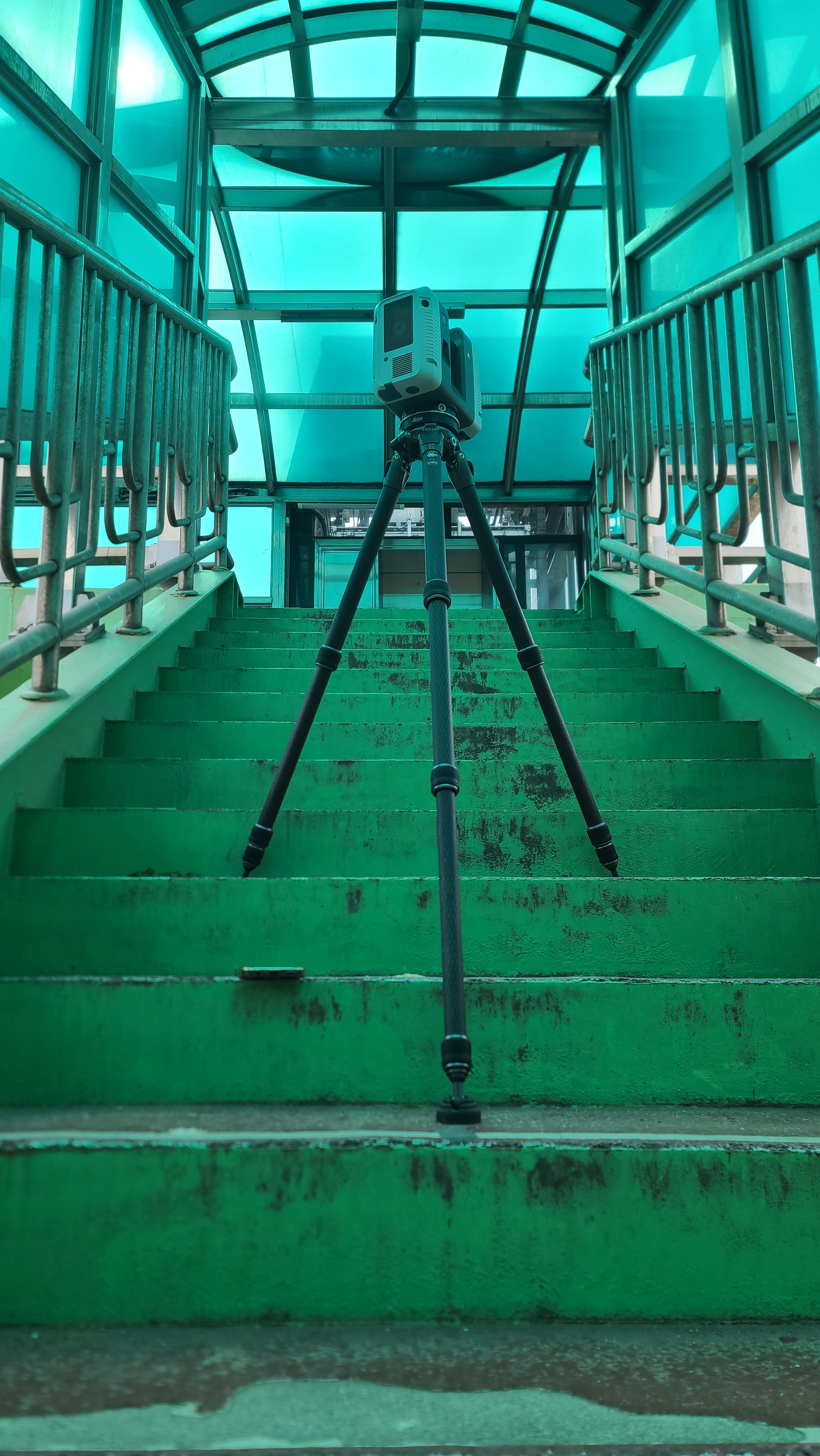

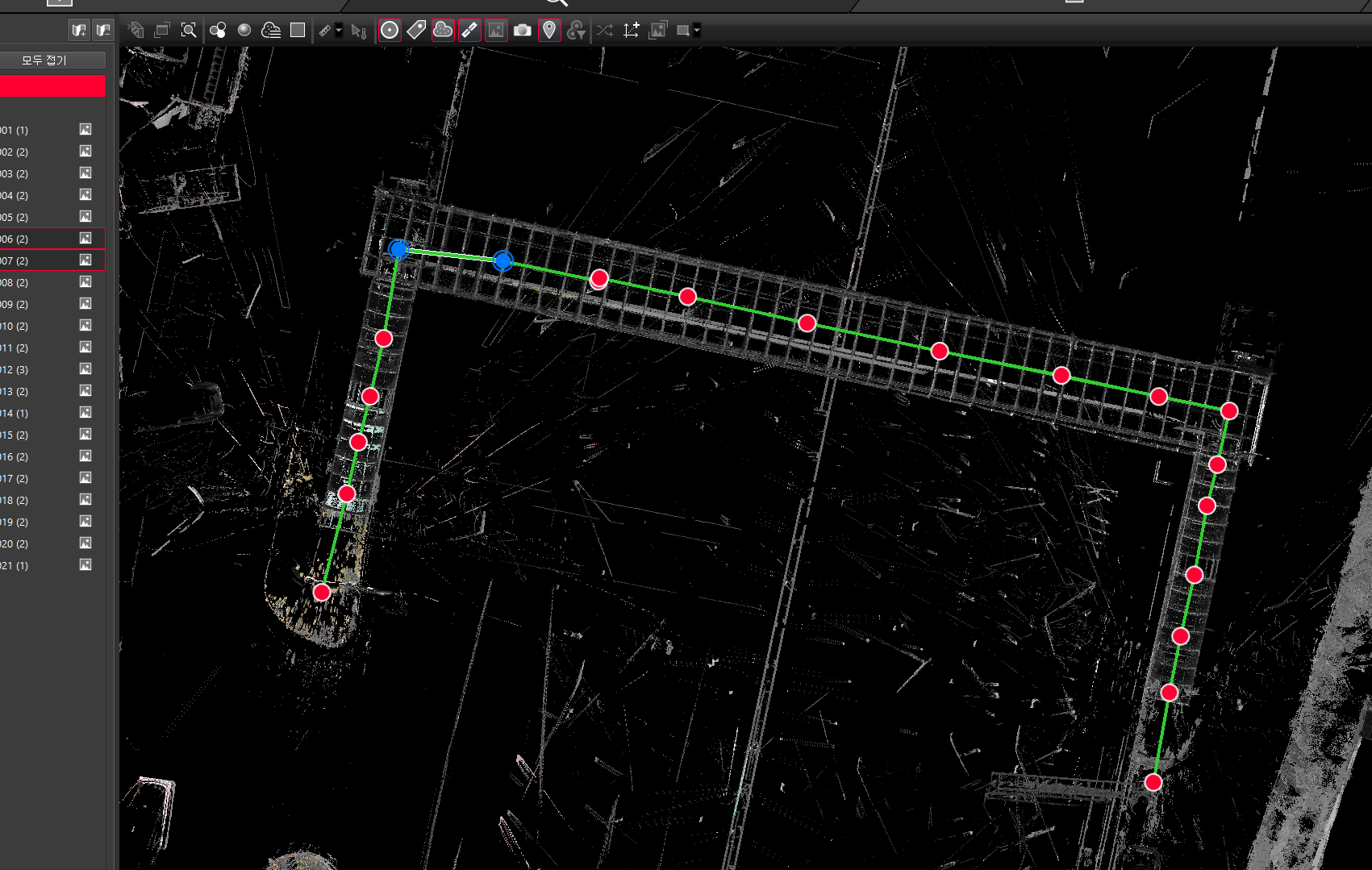

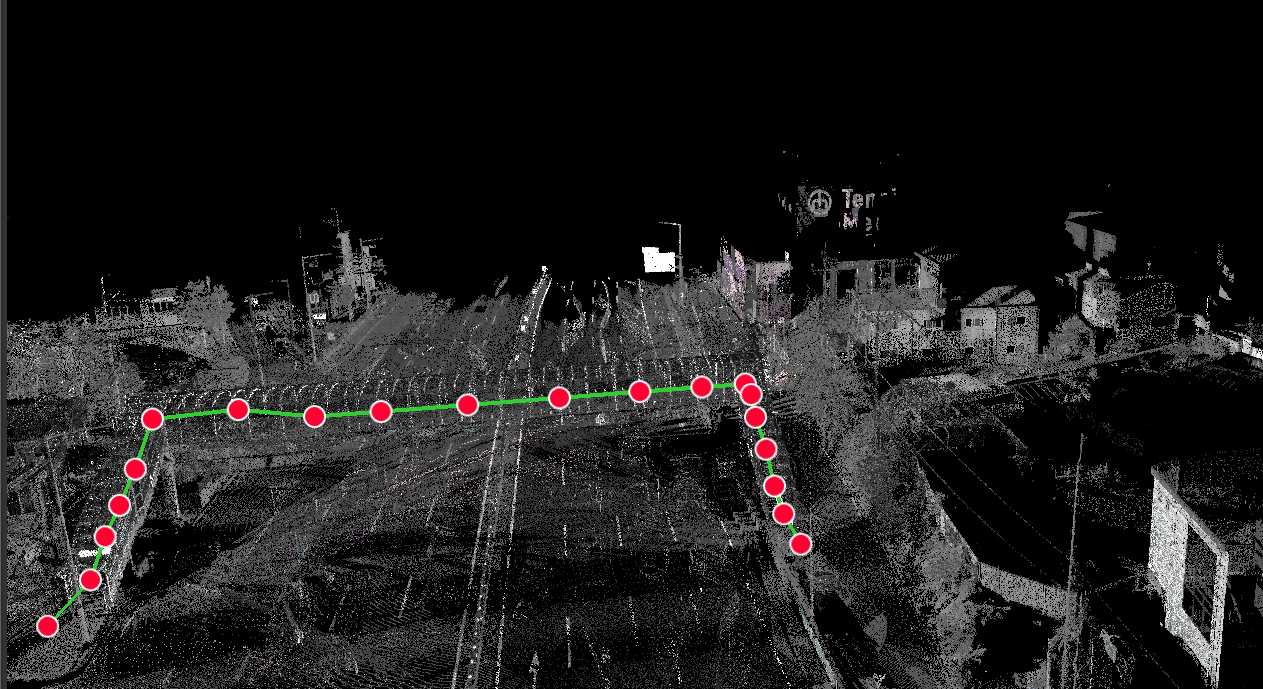

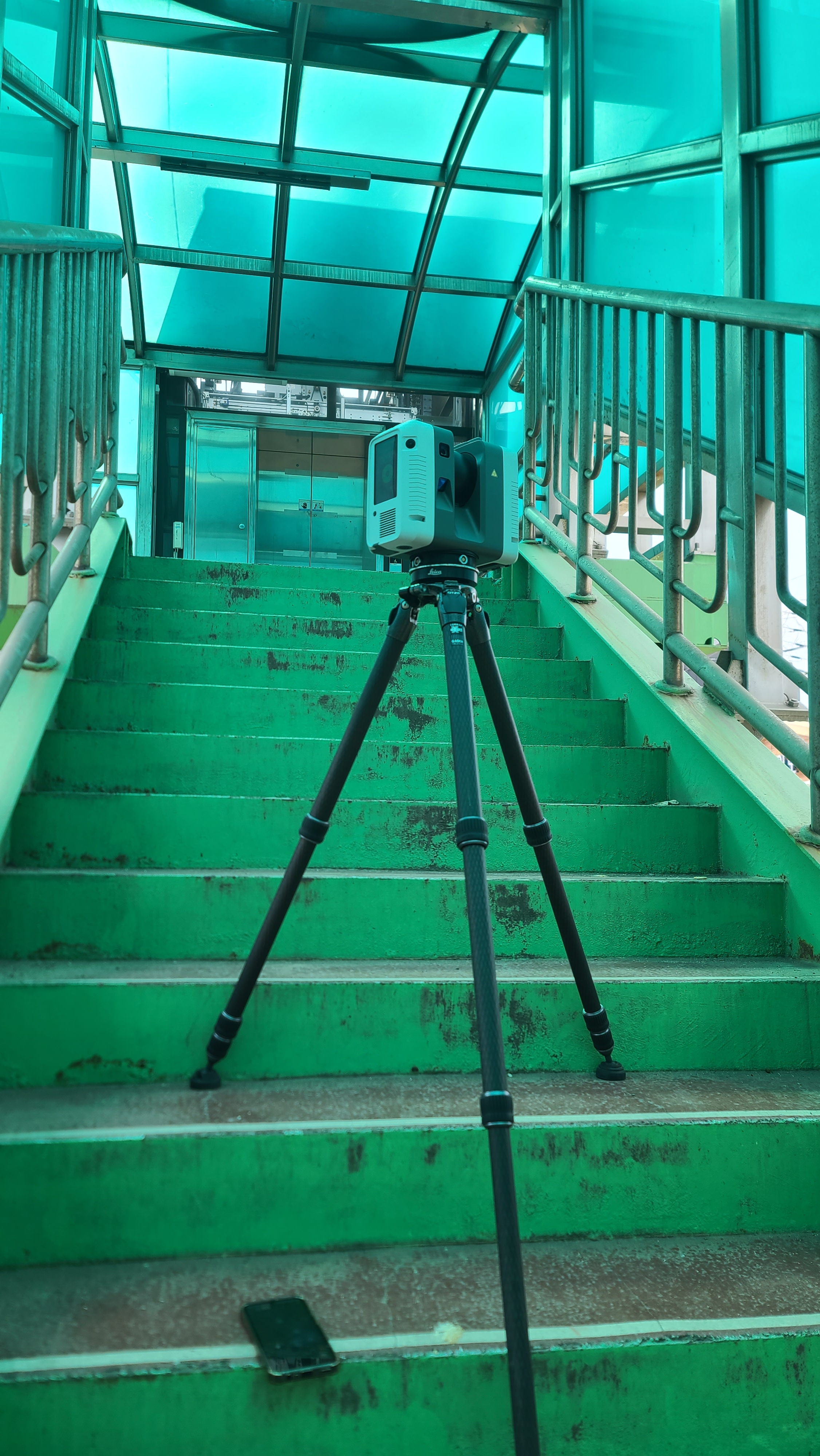

외부 입구에서 계단실 내부까지 20개 스테이션을 배치해 전 구간 빠짐없이 데이터를 확보했습니다. 레지스트레이션 오차 3.674mm — 외부 개방 구조물 기준으로 높은 정밀도입니다.
기존 줄자·레벨 측량으로는 측정이 어려운 아치형 곡면 구조물도 3D 레이저 스캔으로 정확한 곡률 데이터를 취득할 수 있습니다. 막구조물 교체 시 원단 재단 기준 데이터로 즉시 활용 가능합니다.
납품 데이터 활용

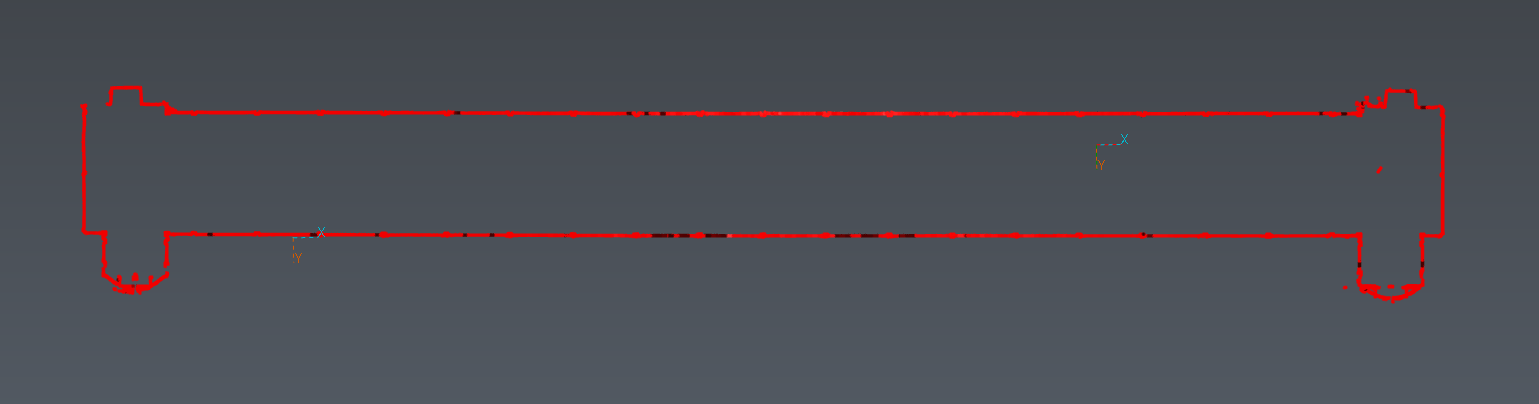

- 구조물 현황 도면 작성 (평면·입면·단면)
- 아치형 지붕 곡률 정밀 측정
- 막구조물 교체 시 원단 재단 기준 데이터
- 구조물 안전점검 기준 자료
- As-built 기록 보존
이런 현장에 활용 가능합니다
- 막구조물 교체 전 현황 실측이 필요한 경우
- 도면이 없는 노후 구조물 실측
- 시설물 안전점검 데이터 취득
- 공공시설 현황 기록화
외부 입구에서 계단실 내부까지 20개 스테이션을 배치해 아치형 지붕 구조물, 계단실, 난간 등 전 구간 빠짐없이 데이터를 확보했습니다. 막구조물 교체 시 원단 재단 기준 데이터로 즉시 활용 가능하며, 구조물 안전점검 기초 자료로도 활용됩니다.
취득된 육교 3D스캔 데이터는 구조물 현황 도면 작성, 아치형 지붕 곡률 정밀 측정, 안전점검 기준 자료, As-Built 기록 보존 등 다양한 용도로 재활용 가능합니다.
납품 결과물은 포인트클라우드(E57, RCP, LAS), 단면 도면(DWG, DXF)으로 제공되며 CAD 소프트웨어에서 즉시 활용 가능합니다.
막구조물 교체 전 현황 실측, 도면 없는 노후 구조물 실측, 시설물 안전점검 데이터 취득, 공공시설 현황 기록화 등 다양한 상황에서 활용 가능합니다.
육교 3D스캔 문의는 공간아카이브(1522-5804 / space3d.kr)로 연락 주시면 빠르게 검토해드립니다.
