서울 마곡지구 대형 상업시설 3D스캔 프로젝트입니다. 쇼룸·전시장 형태의 대형 실내공간을 Leica RTC360으로 정밀 실측했습니다.
현장 개요
| 항목 | 내용 |
|---|---|
| 현장 위치 | 서울 마곡지구 |
| 현장 유형 | 대형 상업시설 (쇼룸/전시장) |
| 스캔 목적 | 실내 공간 정밀 실측 |
| 스캔 장비 | Leica RTC360 |

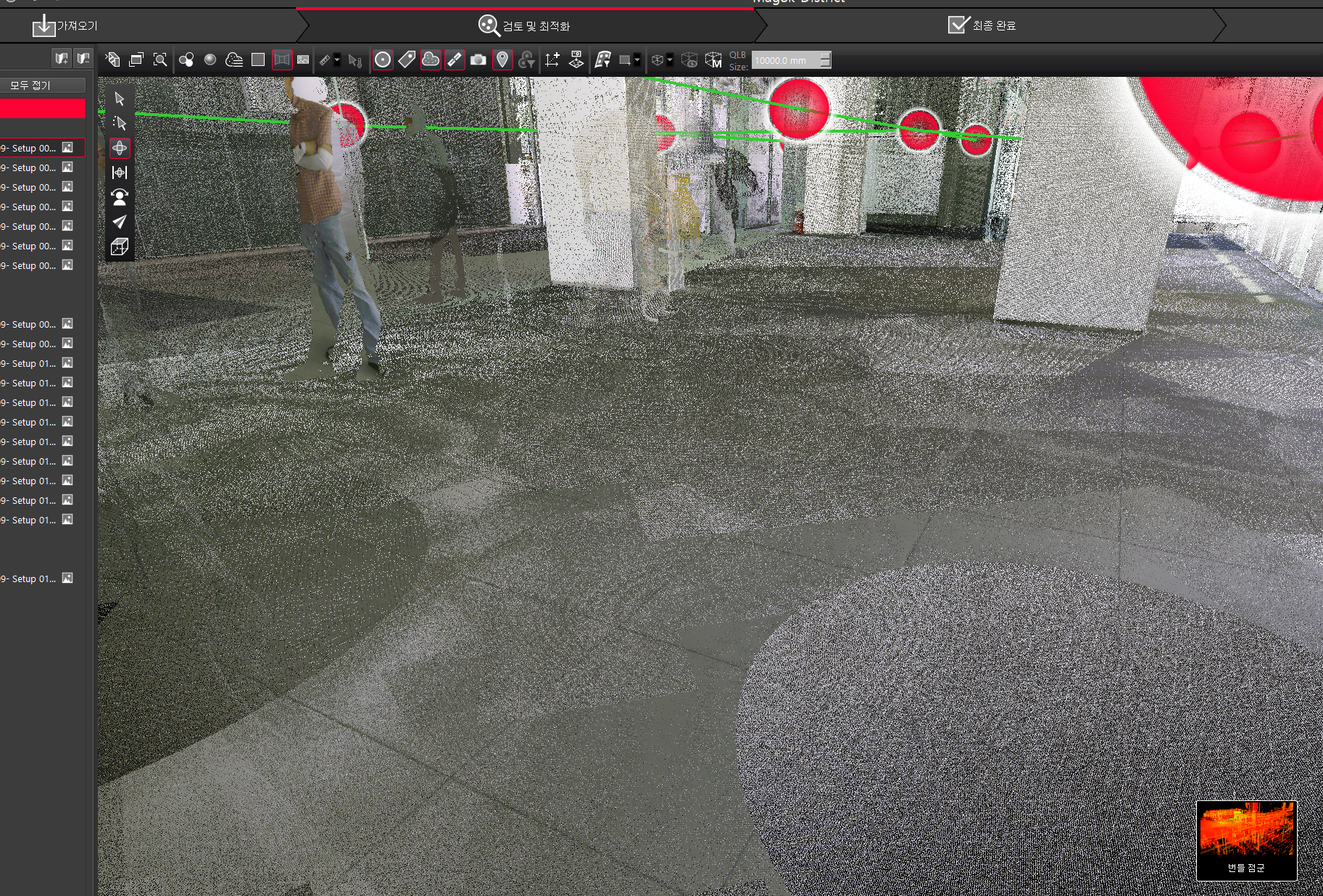

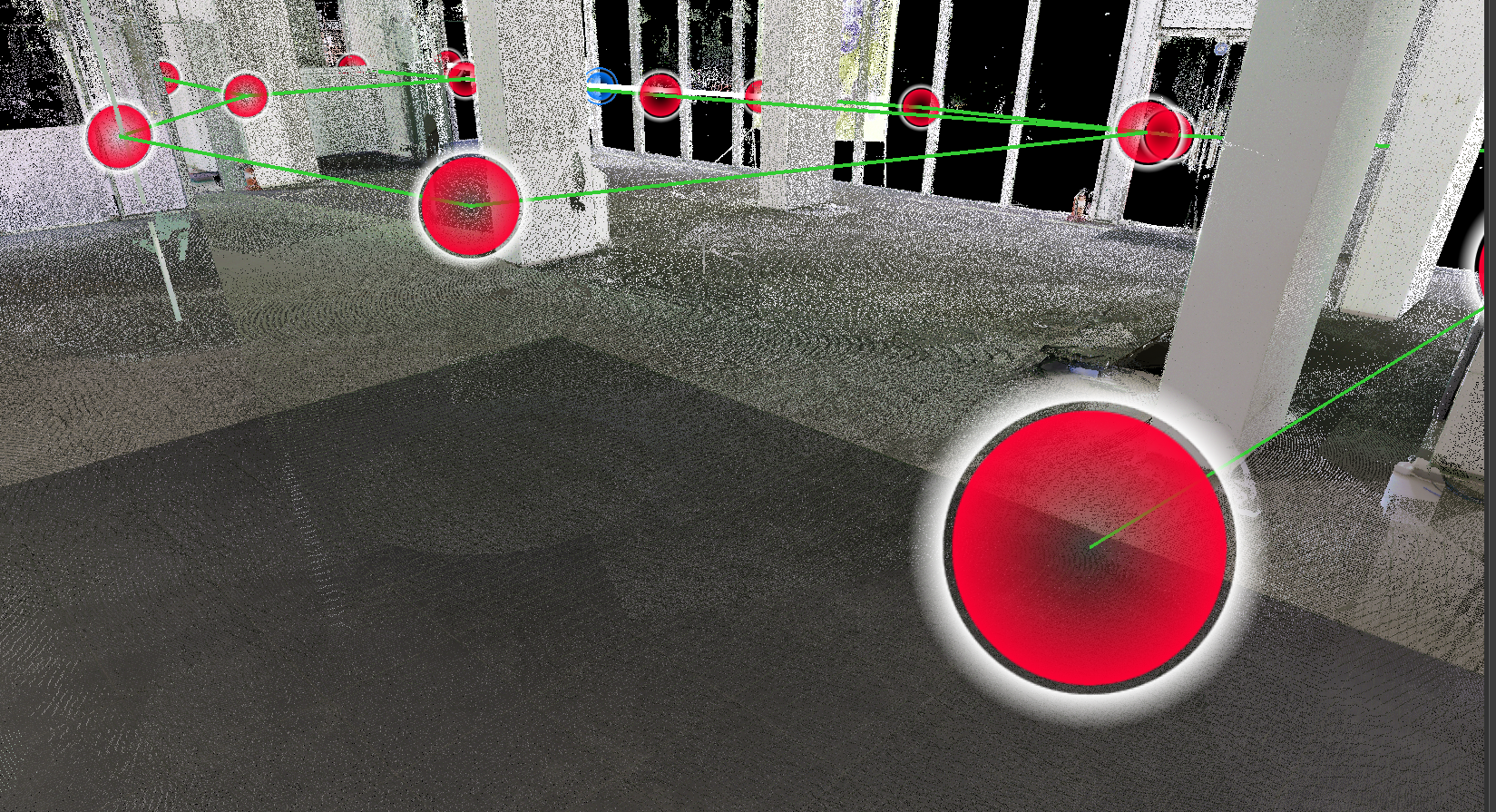

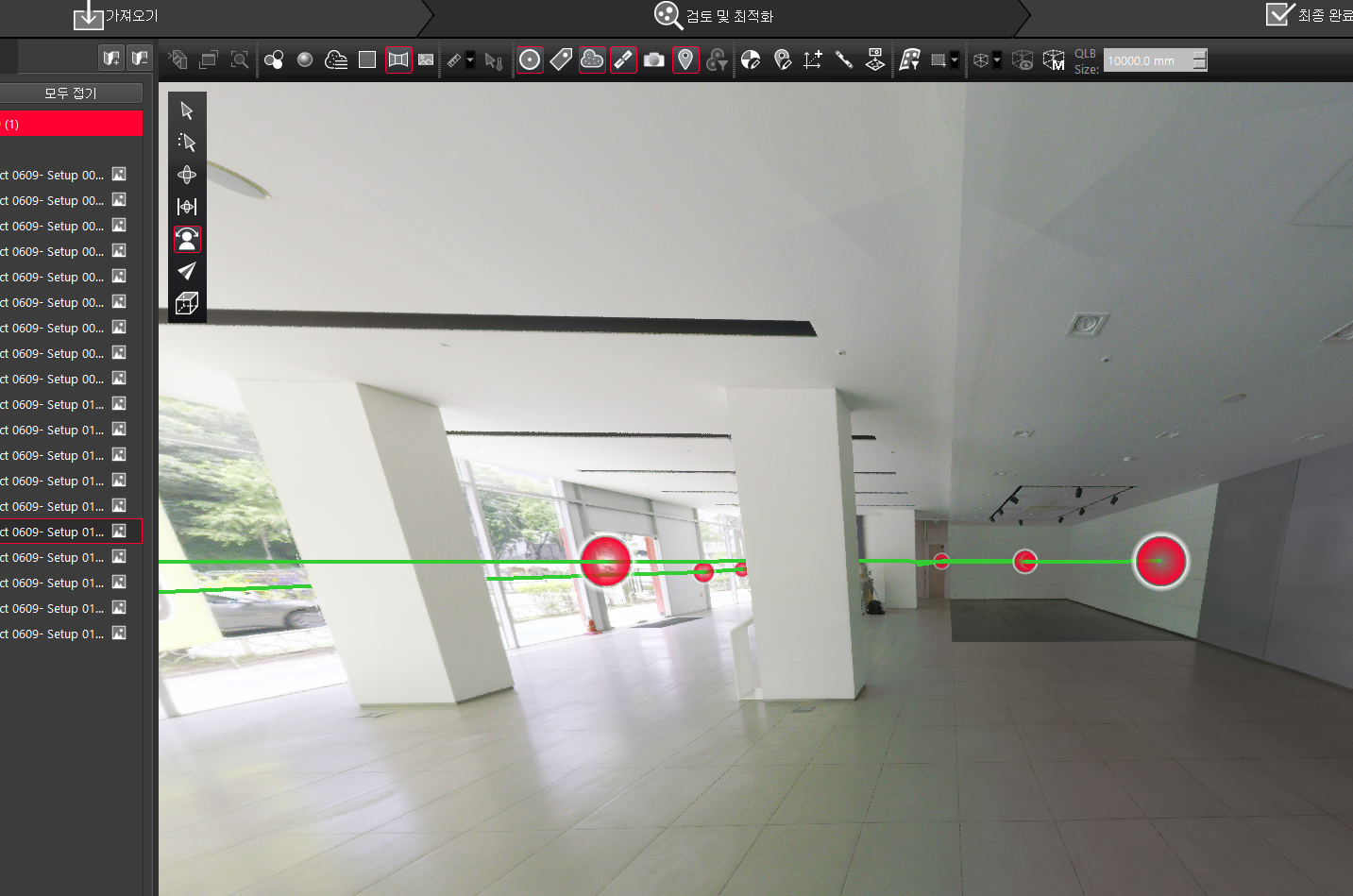

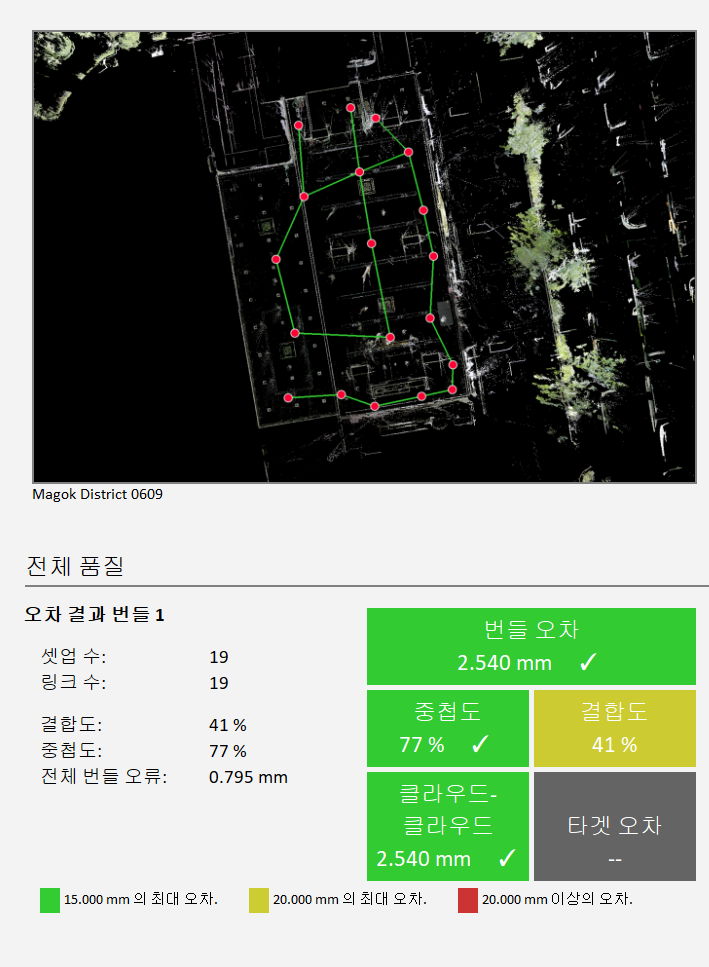

| 스테이션 수 | 19개소 |
| 번들 오차 | 2.540mm |
| 전체 번들 오류 | 0.795mm |
| 중첩도 | 77% |
| 납품 형식 | 포인트클라우드 원천데이터 + DWG 도면 |
작업 내용

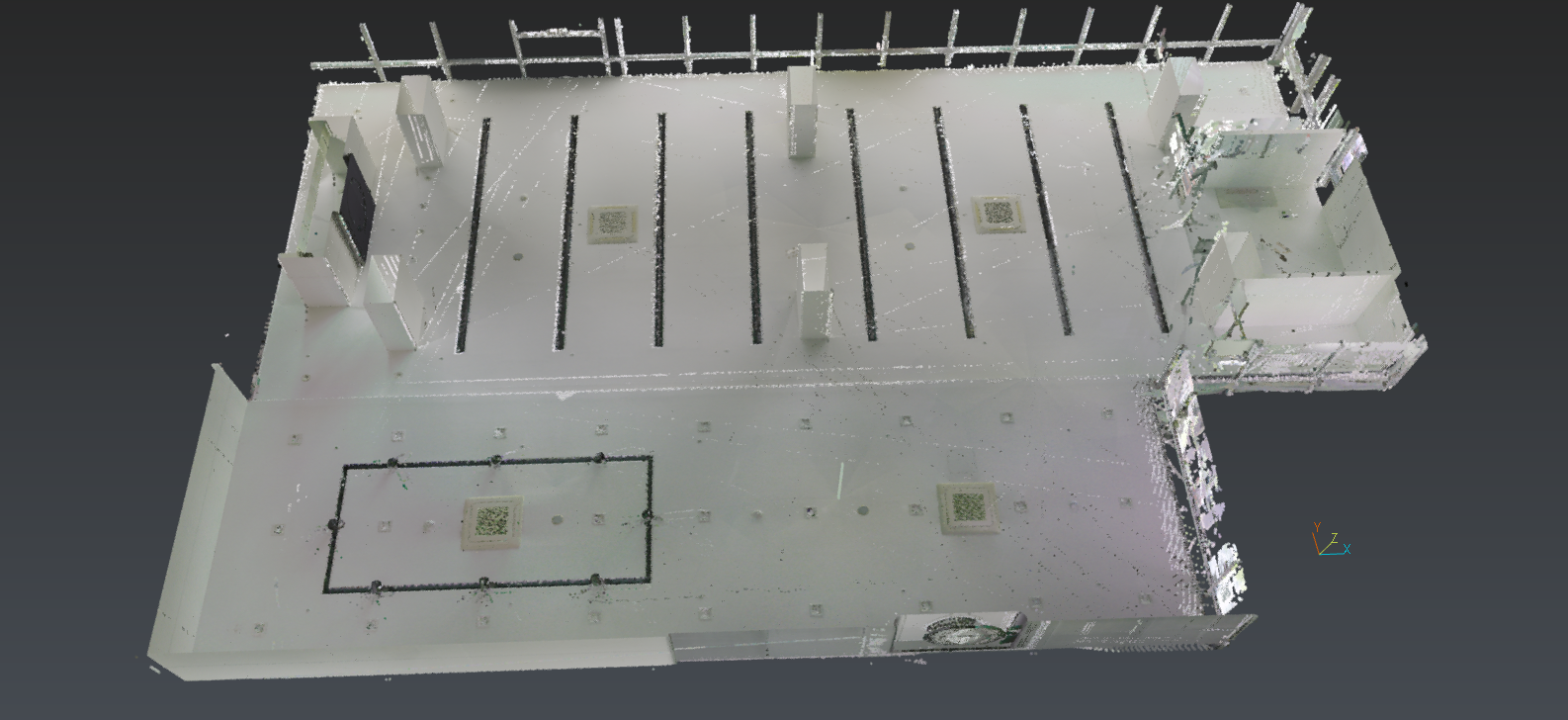

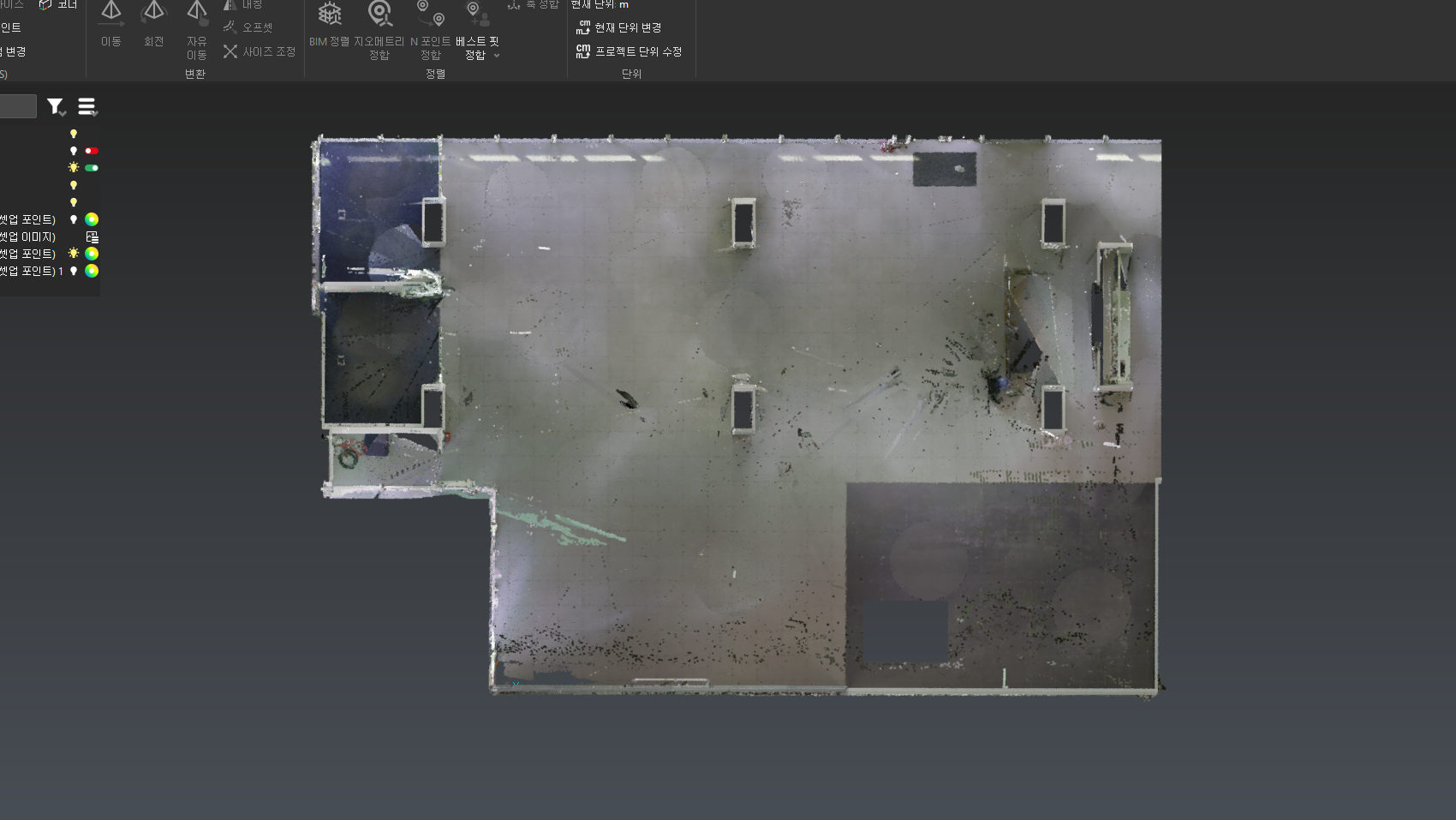

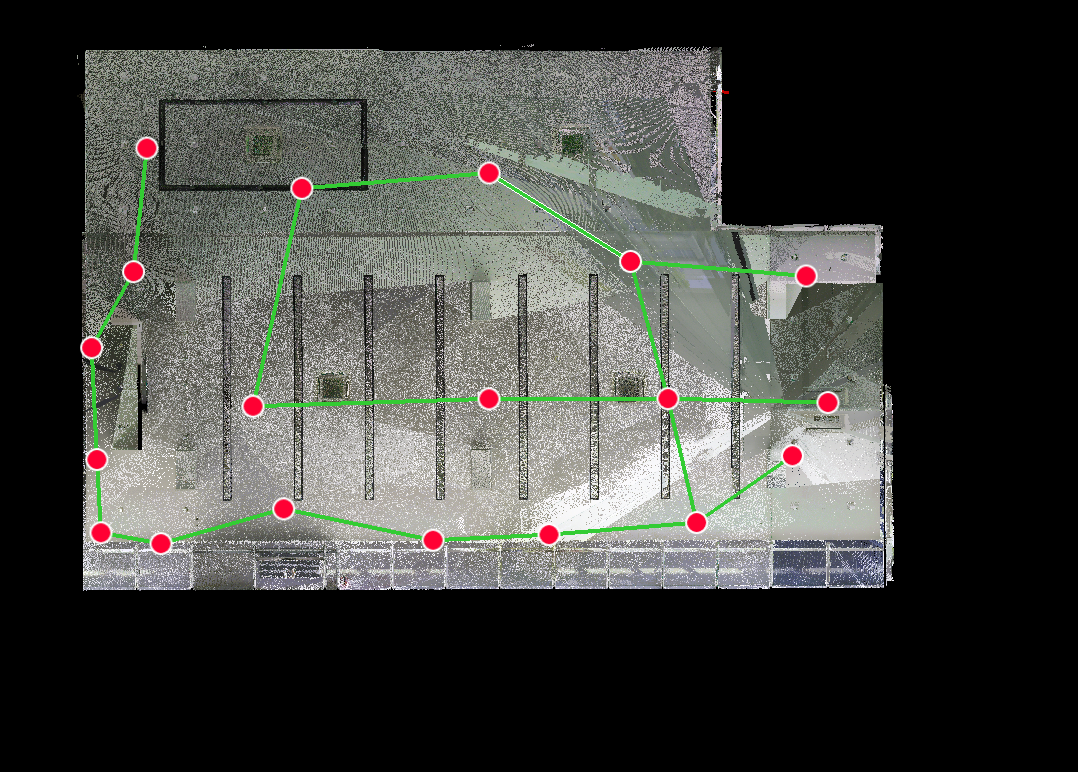

서울 마곡지구 대형 상업시설 1층 전체를 상업시설 3D스캔으로 정밀 기록했습니다. 넓은 오픈 플로어, 기둥, 유리 파티션, 천장 설비까지 19개 스테이션으로 실내 전 구간을 빠짐없이 취득했습니다.
번들 오차 2.540mm, 전체 번들 오류 0.795mm — 연면적 기준 대형 상업시설에서 달성하기 쉽지 않은 우수한 정밀도입니다. 일반적인 줄자 실측이나 도면 재활용 방식과 달리, 3D 레이저 스캔은 현장의 모든 치수를 ±2mm 이내로 동시에 취득합니다.

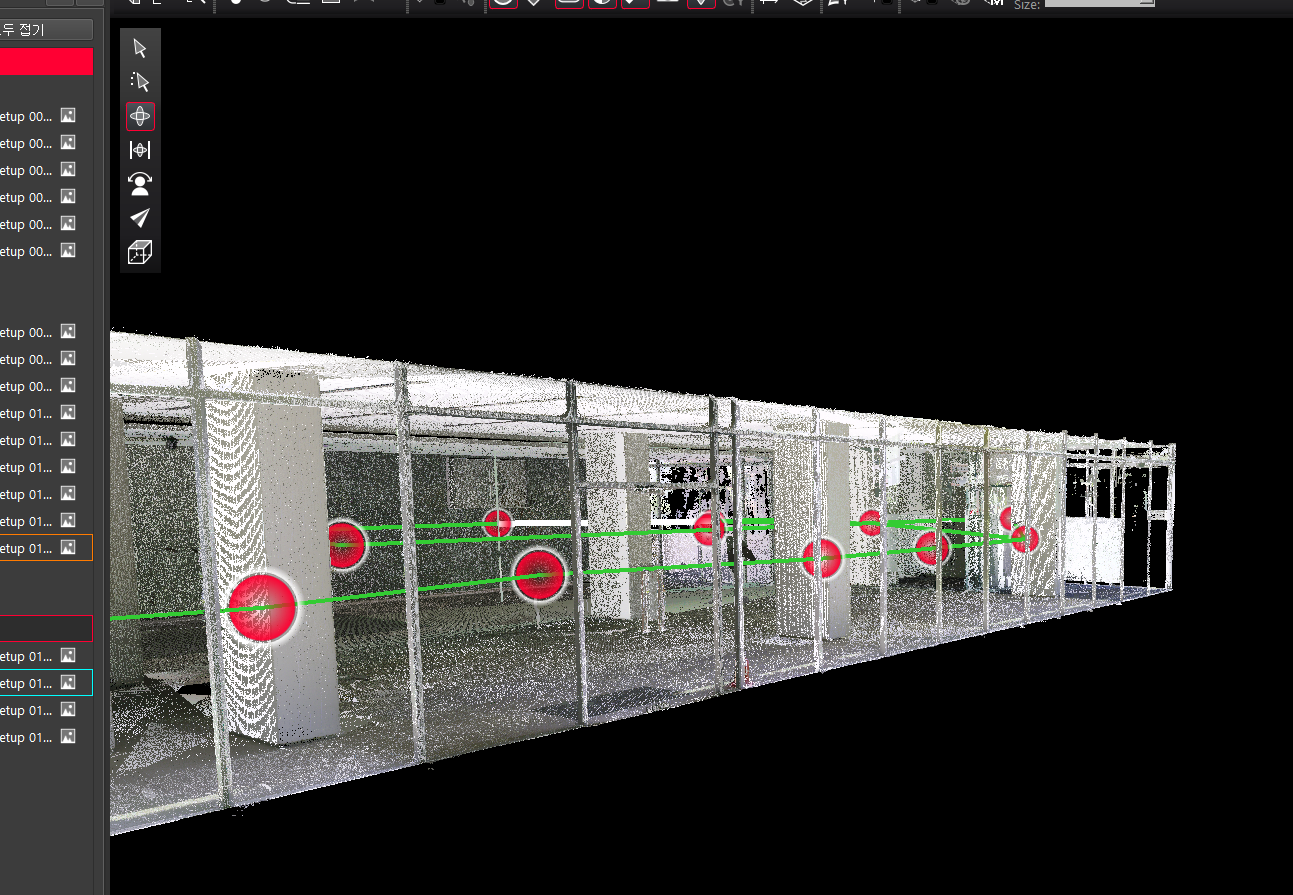

실내 공간뿐 아니라 건물 외부까지 포인트클라우드로 완벽하게 기록했습니다. 취득된 데이터는 E57, RCP, LAS 포맷으로 납품되어 이후 어떤 설계 소프트웨어에서도 즉시 활용 가능합니다.
납품 결과물
| 결과물 | 포맷 | 활용 |
|---|---|---|
| 포인트클라우드 | E57, RCP, LAS | 영구 보존·재활용 |

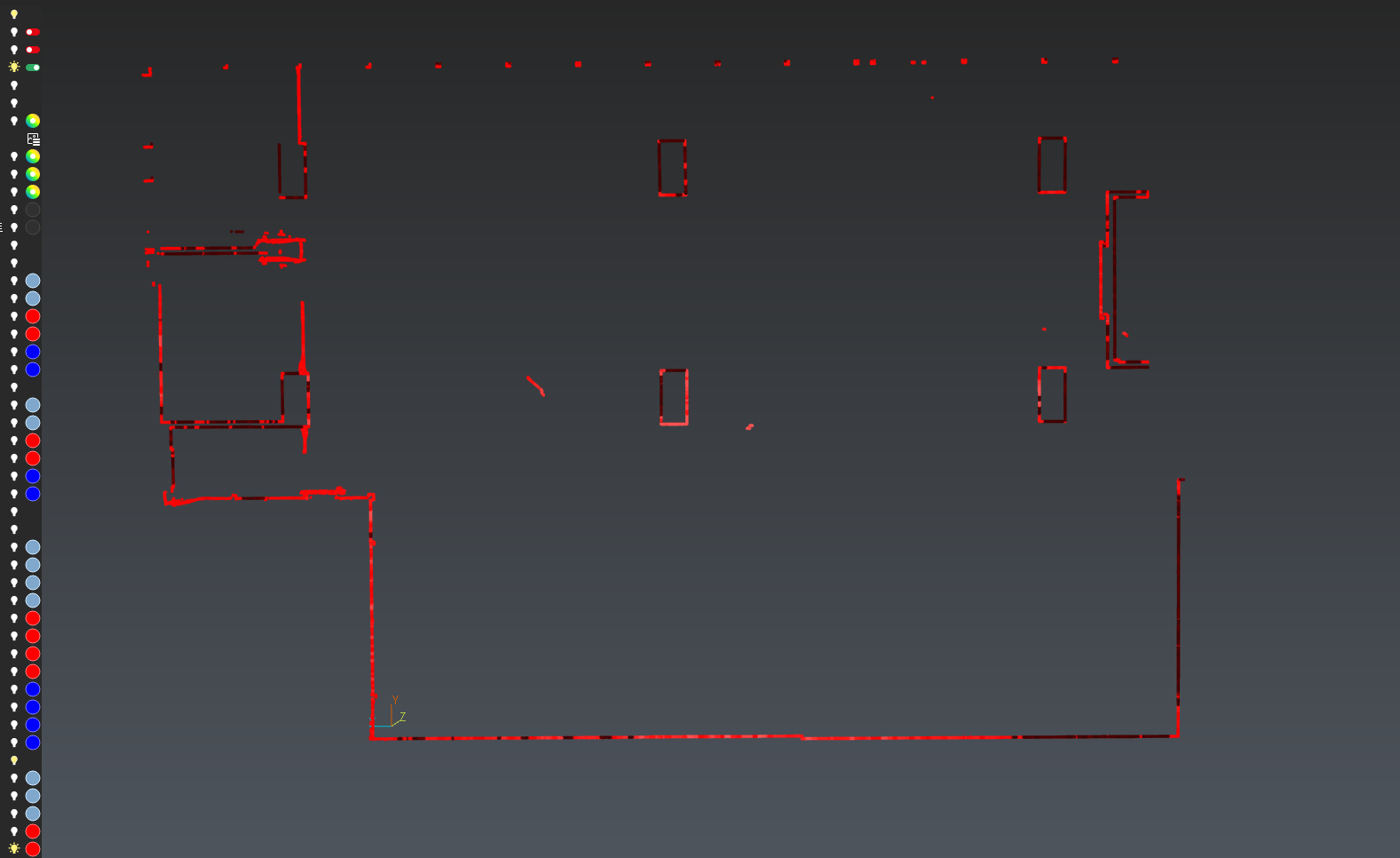

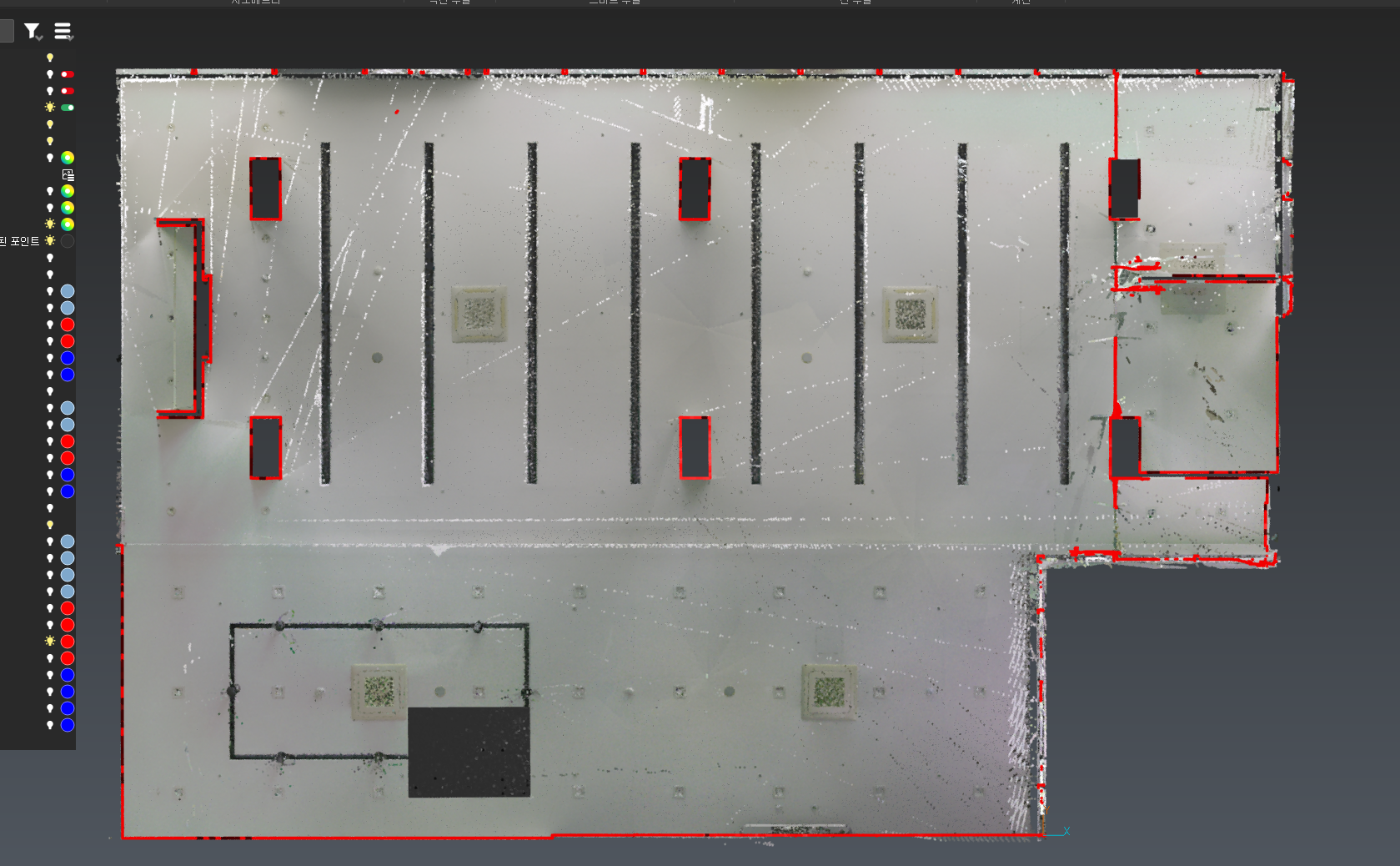

| 평면도 | DWG, DXF | AutoCAD 즉시 활용 |
납품 데이터 활용
취득된 상업시설 3D스캔 데이터는 다양한 후속 작업에 활용됩니다.
- 리모델링·인테리어 설계 기초 자료
- 공간 레이아웃 변경 계획
- 설비·집기 배치 설계
- As-Built 현황 기록
- BIM 모델링 연계
특히 준공도면이 없거나 오래되어 현실과 다른 상업시설의 경우, 3D스캔 데이터가 설계의 출발점이 됩니다. 현장 방문 한 번으로 전체 공간의 정밀 데이터를 확보할 수 있어 설계 초기 비용과 시간을 크게 줄일 수 있습니다.
이런 경우 활용 가능합니다
- 대형 쇼룸·전시장·상업시설 실측
- 리모델링 전 현황도면이 필요한 경우
- 도면 없는 구축 상업시설 현황 파악
- 공간 재설계 기초 데이터 취득
- 인테리어 시공 전 정밀 실측
유사한 현장의 상업시설 3D스캔 문의는 공간아카이브(space3d.kr)로 연락 주시면 빠르게 검토해드립니다.
공간아카이브 1522-5804
