인천 한식당 3D스캔 | 리모델링 실측도면 납품
도면 없는 노후 건물 리모델링, 인천 한식당 3D스캔으로 1시간 만에 정밀 현황 실측을 완료했습니다.
현장 개요
| 항목 | 내용 |
|---|---|
| 현장 위치 | 인천 소재 한식당 |
| 현장 범위 | 홀 전체 + 계단실 |
| 스캔 목적 | 리모델링 전 정밀 현황 실측 |
| 스캔 장비 | Leica RTC360 |
| 스테이션 수 | 10개소 |
| 현장 작업 시간 | 약 1시간 이내 |
| 레지스트레이션 오차 | 0.86mm |
| 납품 형식 | AutoCAD DWG (평면도 + 입면도) |
인천 한식당 3D스캔 작업 내용

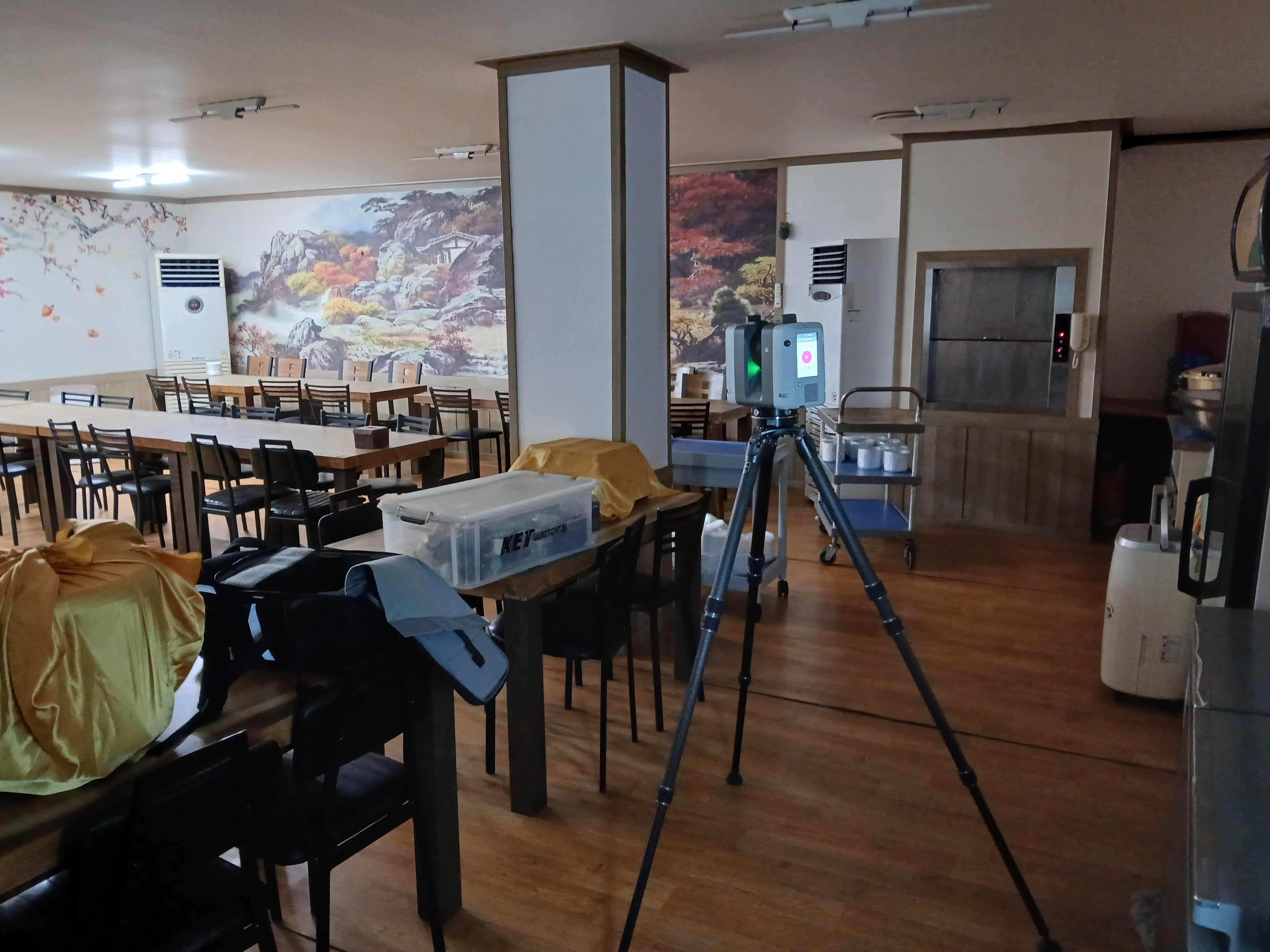

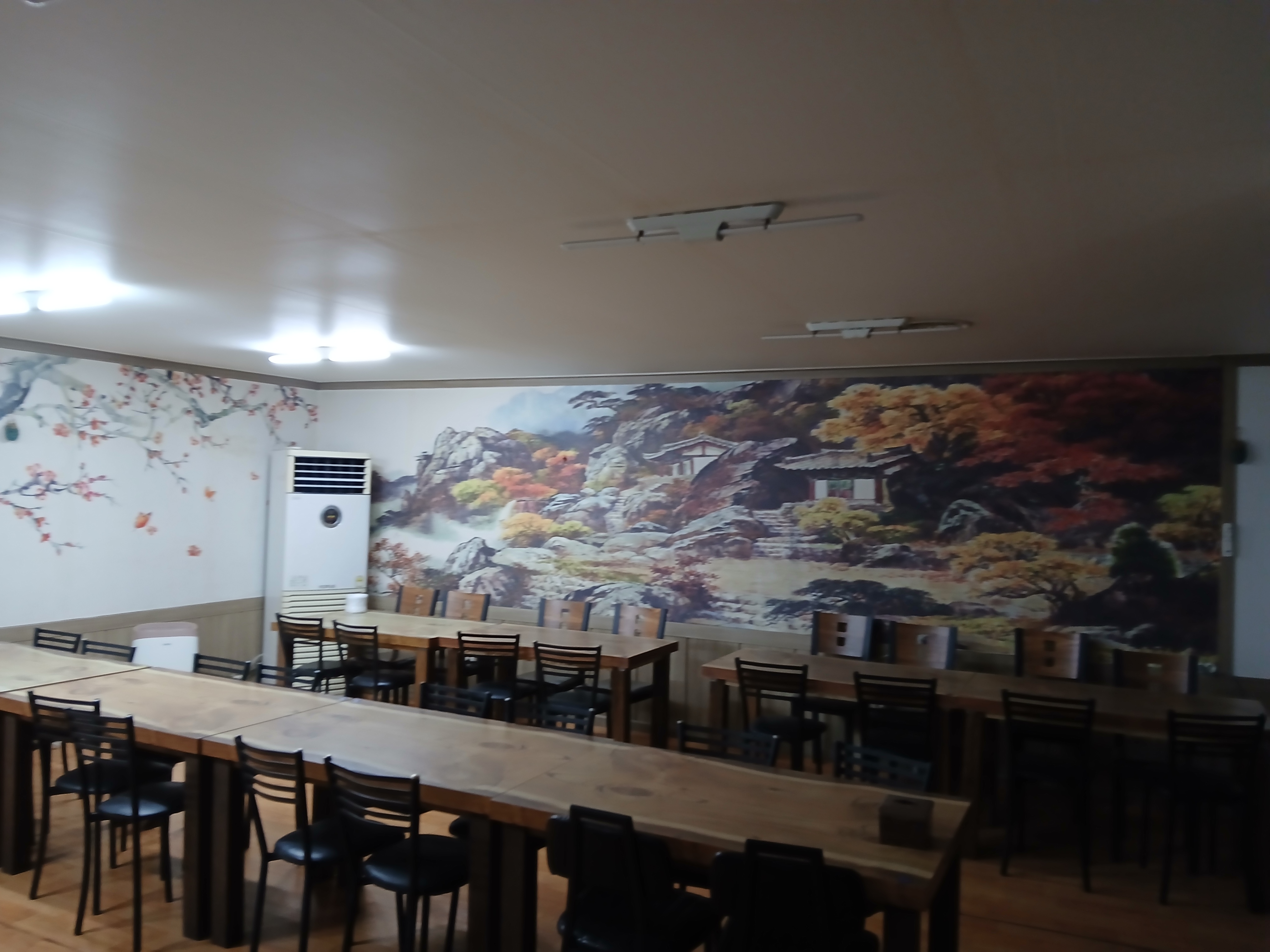

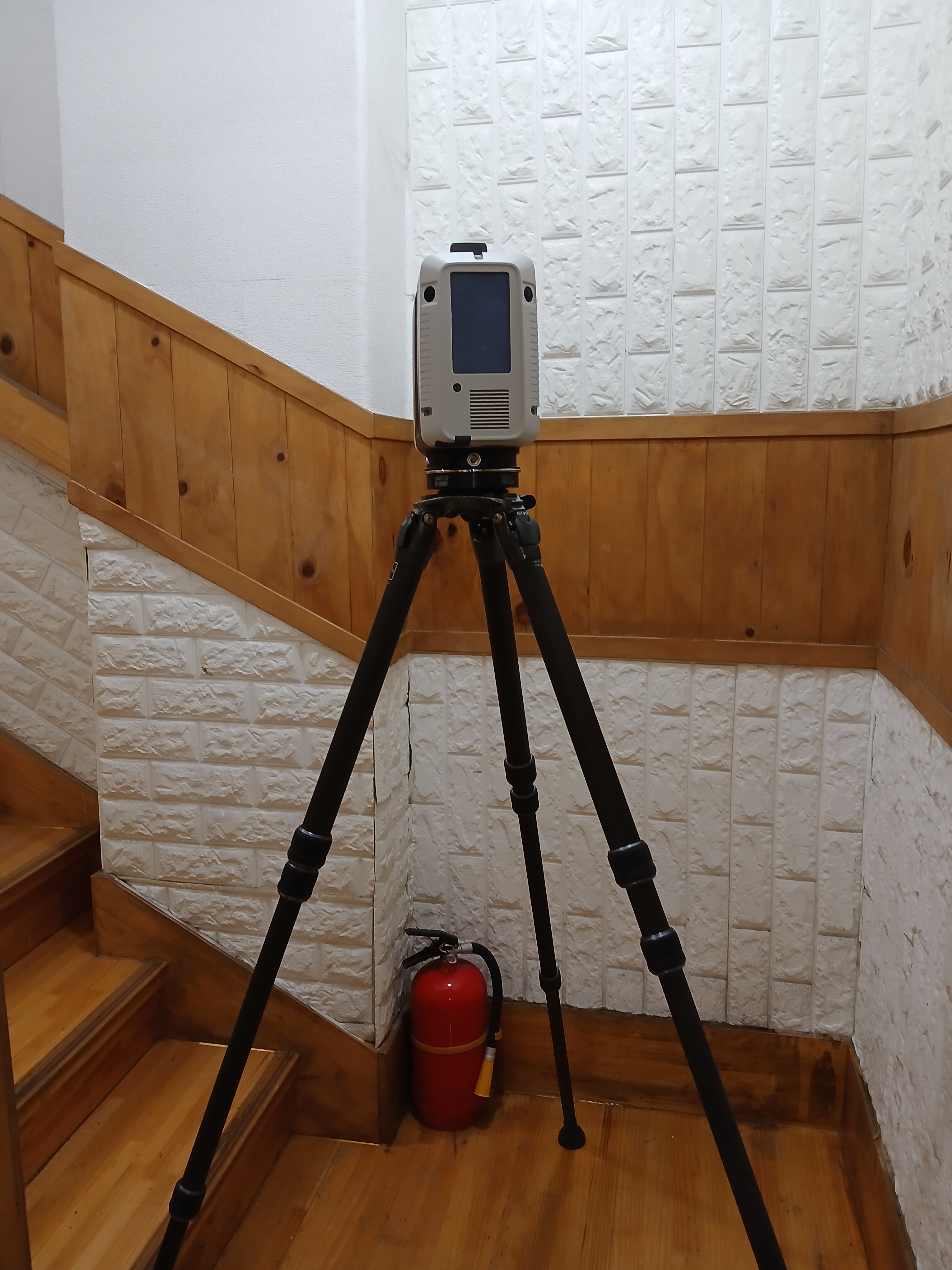

홀 내부 + 계단실을 포함한 전체 공간을 인천 한식당 3D스캔으로 정밀 기록했습니다. 기둥이 여러 개 있는 홀 구조와 좁고 층고가 높은 계단실까지 10개 스테이션으로 빠짐없이 데이터를 확보했습니다.
현장 스캔 작업은 약 1시간 이내 완료로 업주 부담을 최소화했습니다. 영업 중인 식당도 짧은 시간 안에 스캔이 가능하기 때문에 실제 운영에 거의 지장을 주지 않습니다.
레지스트레이션 오차 0.86mm — 실내 건축 실측 기준 최고 수준의 정밀도입니다. 기존 수기 줄자 실측 방식과 달리 3D스캔은 모든 벽체·기둥·개구부 치수를 동시에 취득하여 오기입·누락 오류가 없습니다.
납품 결과물

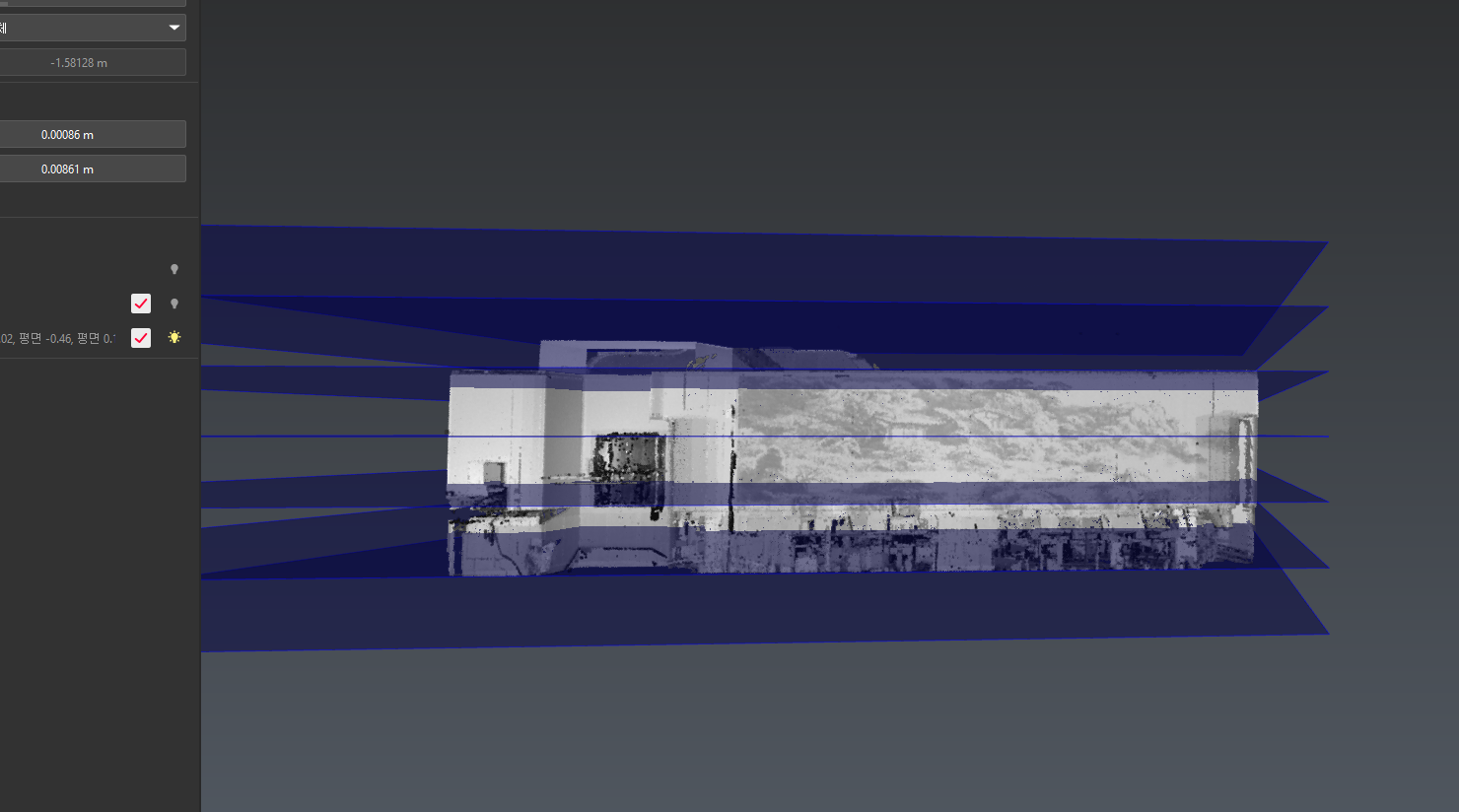

포인트클라우드에서 추출한 단면 데이터를 AutoCAD DWG 파일로 납품했습니다.

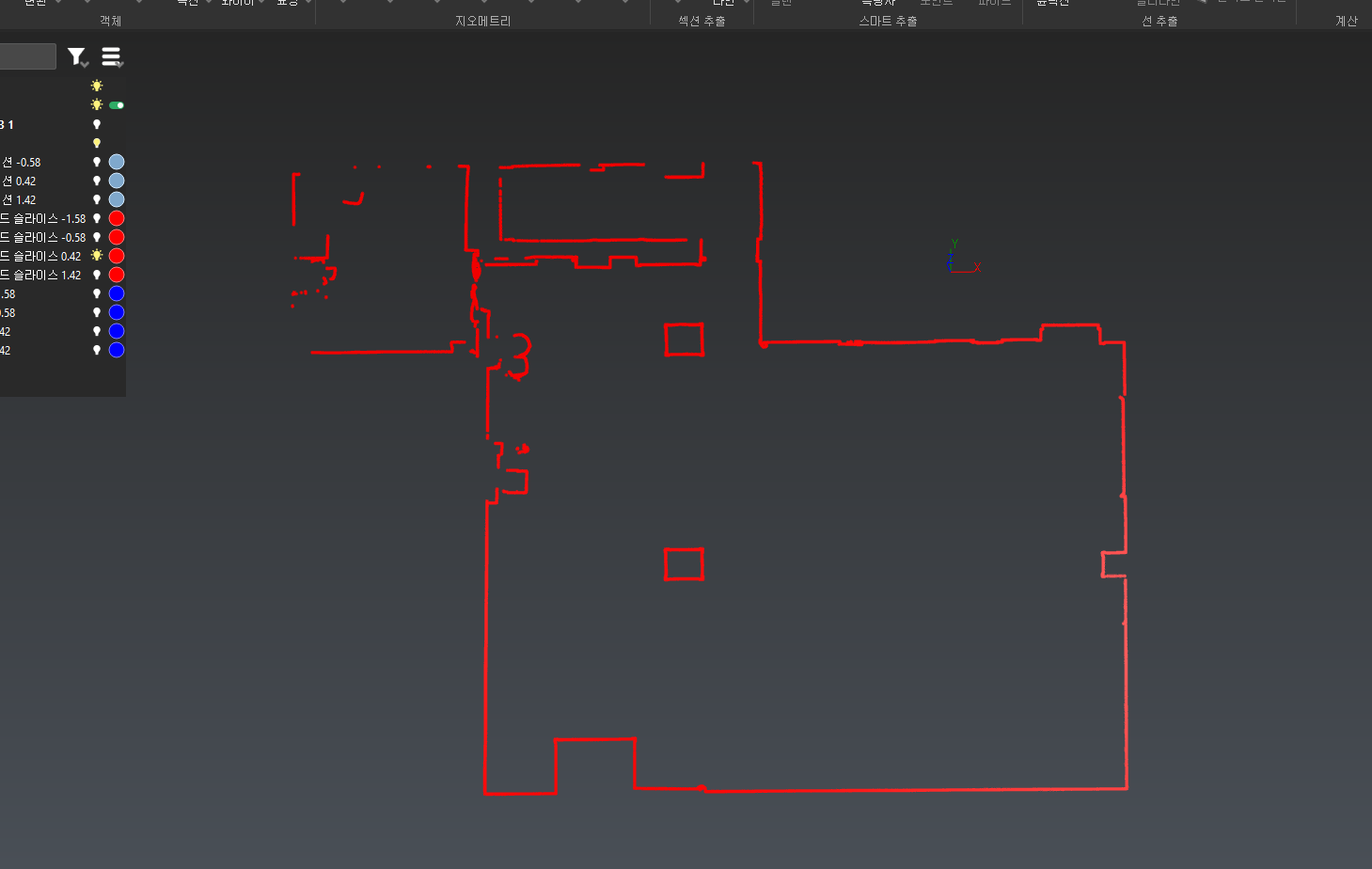

- 평면도 : 벽체·기둥·개구부 위치 포함
- 입면도 : 주요 벽면 3면, 벽체 높이·창문 위치·천장 라인 포함
- 설계사무소에서 바로 편집·활용 가능한 형태로 납품
이런 경우 활용 가능합니다
- 리모델링 전 현황도면이 필요한 건축·인테리어 설계사무소
- 도면이 없는 노후 건물 정밀 실측
- 소방설계·인테리어 설계용 현황도면
- 수기 실측이 어려운 복잡한 공간
인천 한식당 3D스캔처럼 소규모 실내 공간부터 대형 상업시설까지 공간아카이브(1522-5804 / space3d.kr)로 문의 주시면 빠르게 검토해드립니다.
