작업 개요 (Task Overview)
목적:공연장 무대 및 객석 공간의 디지털 트윈 기반 구축, 리모델링을 위한 치수 오차 제로화 및 CAD단면 추출

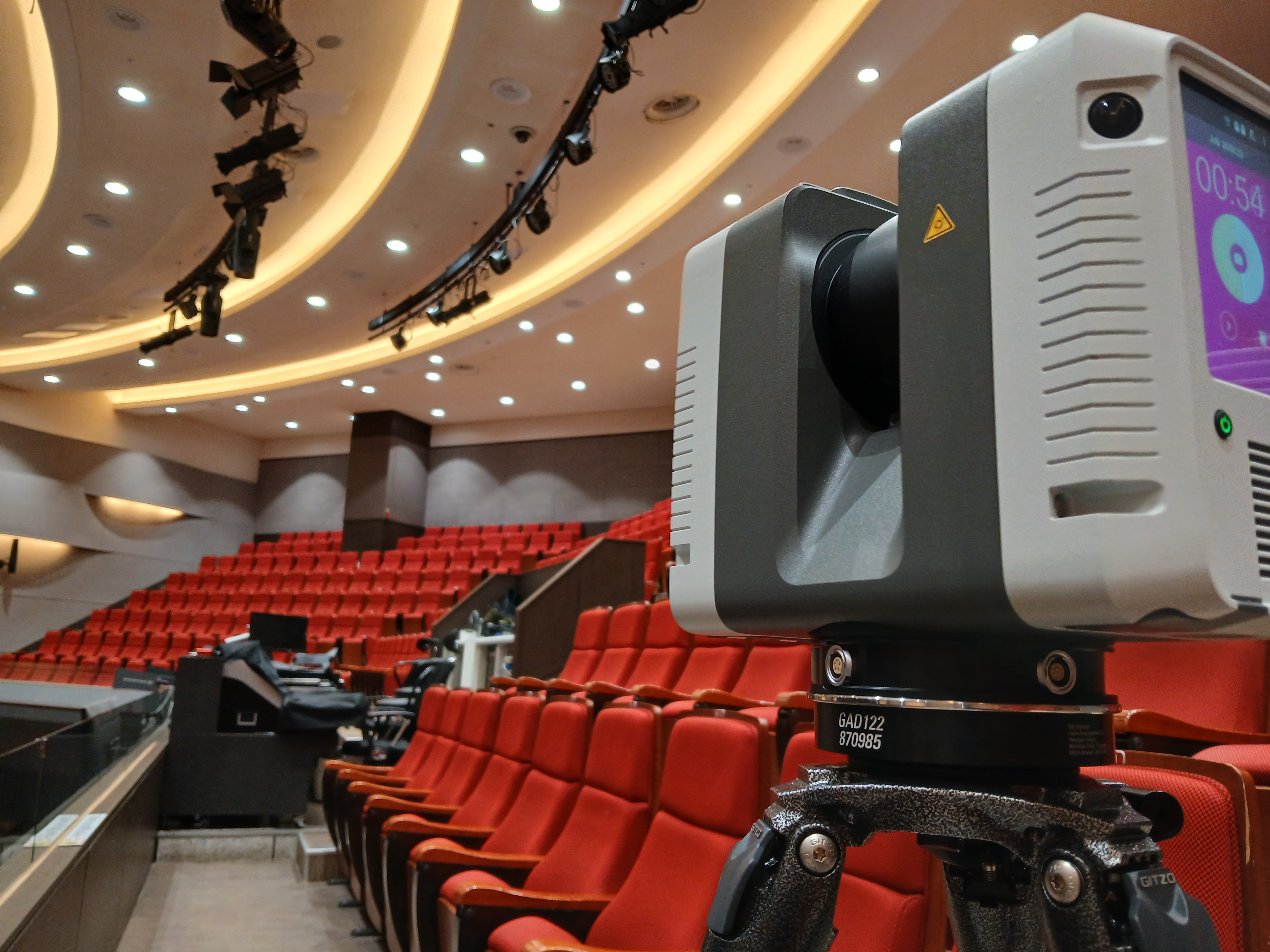

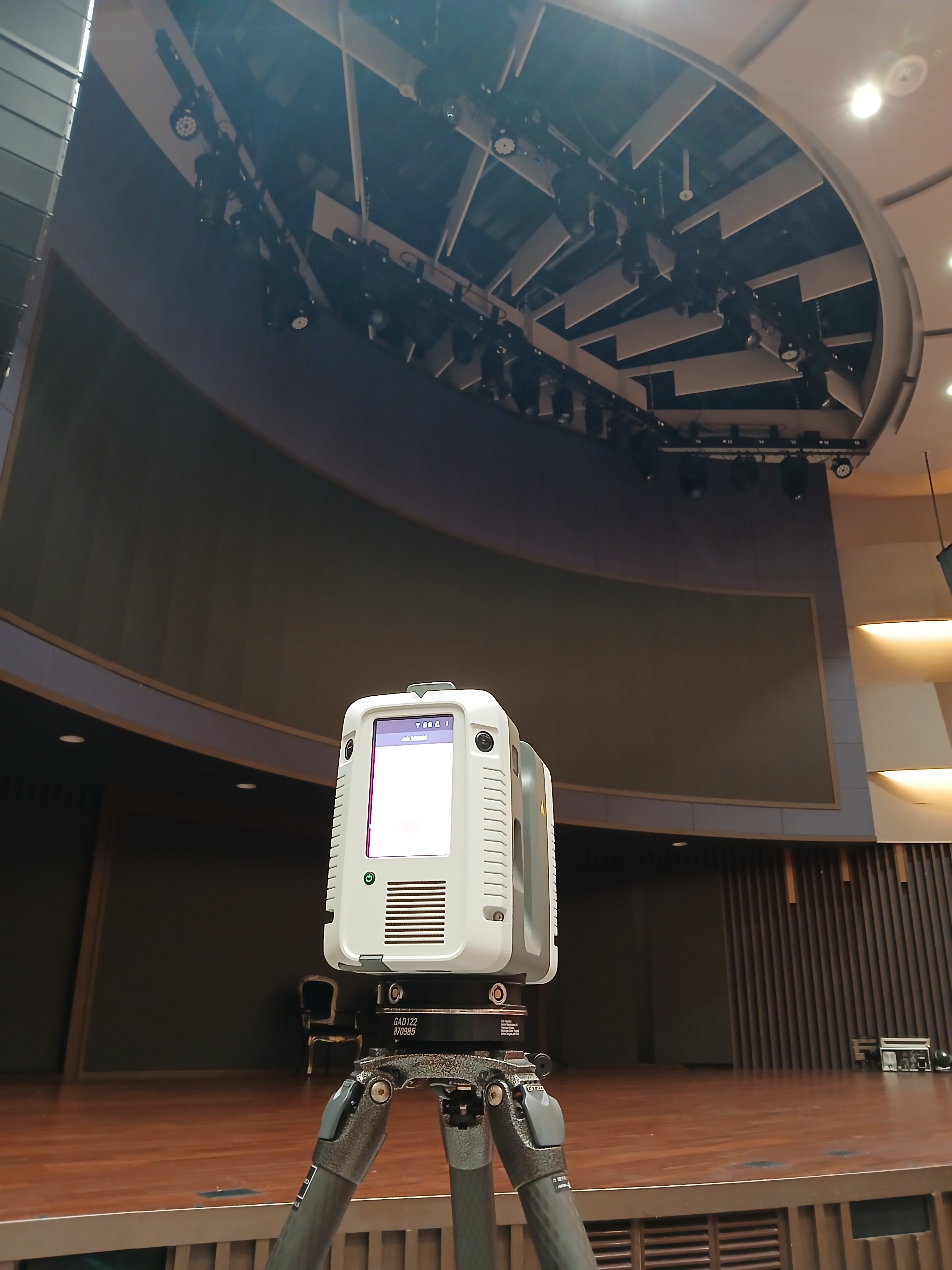

스캔 대상:콘서트홀 내부 전 구역 (무대 구조물, 조명 트러스, 객석 단차 등)

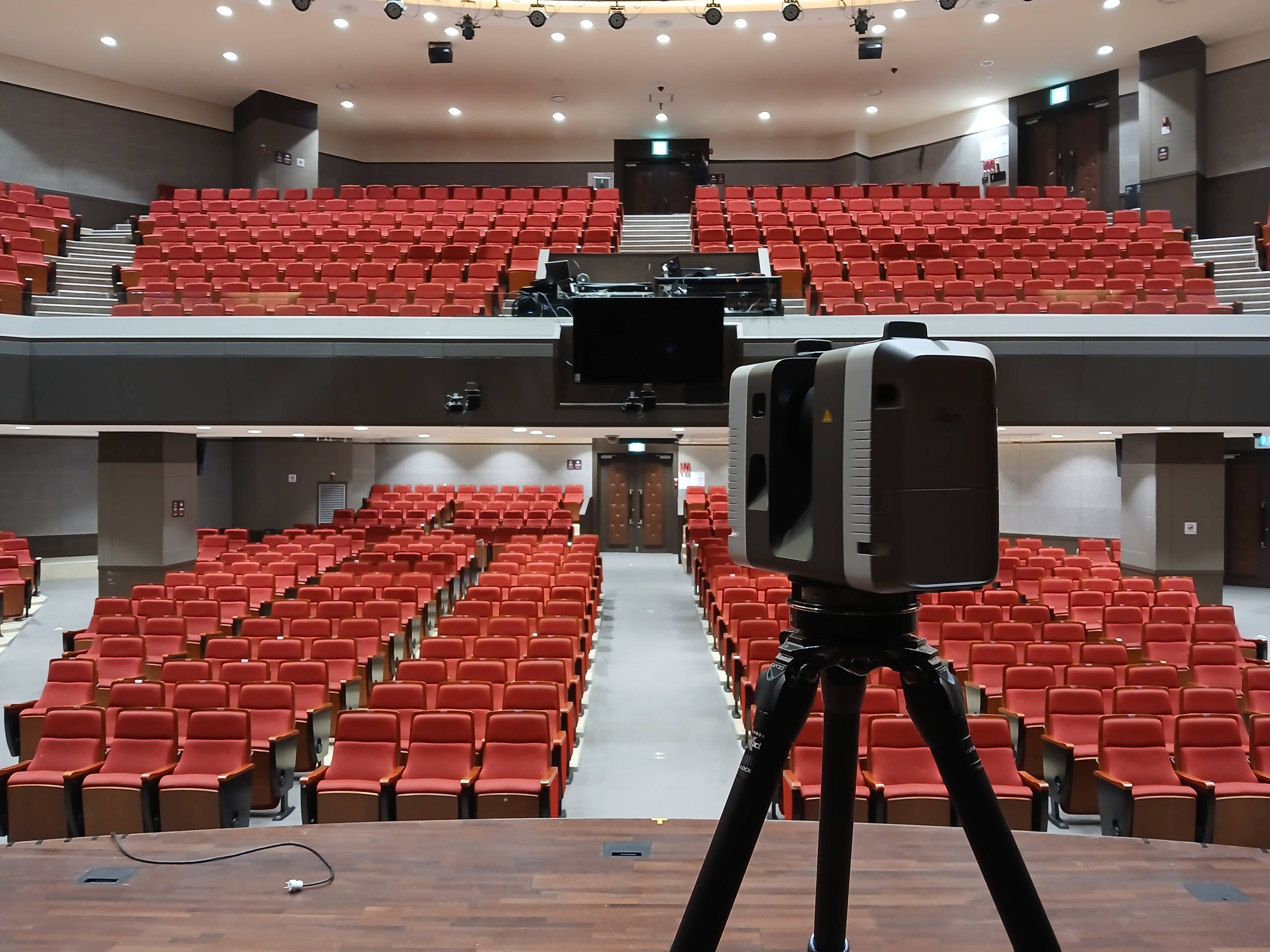

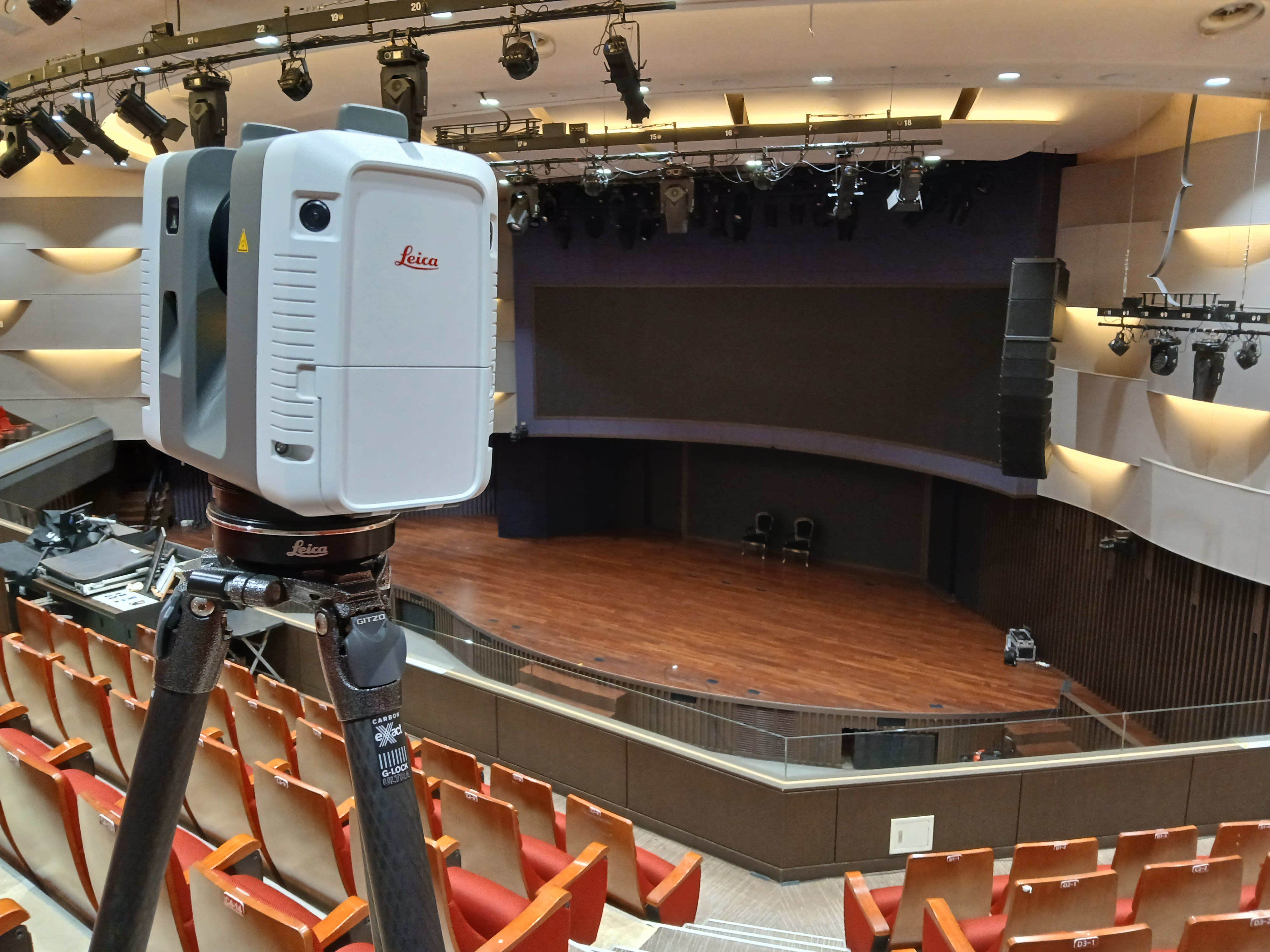

장비 및 방식:Leica RTC360 초고속 정밀 스캔, 30개 스테이션 정밀 현장 정합
정밀도 검증 데이터 (Data Quality Analysis)
수작업 측량의 한계를 극복한 3D 정밀 스캔의 데이터 품질 성과입니다.

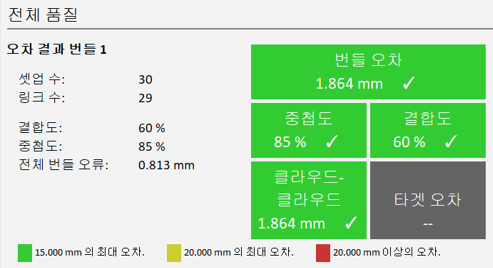

| 평가 지표 | 데이터 값 | 신뢰도 분석 |
| 정합 오차 (C2C) | 1.864 mm | 시공/설계 공차 내 완벽 수용 |
| 전체 번들 오류 | 0.813 mm | 초고정밀 공간 데이터 확보 |
| 데이터 중첩/결합 | 85% / 60% | 사각지대 없는 3D 모델 구현 |
핵심 요약:실측 오차 1.864mm 수준으로, 실제 현장과 1:1로 일치하는 디지털 복제본을 생성하여 향후 리모델링 시 설계 오차로 인한 재시공 비용을 100% 방지함.
기술적 활용 가이드 (Technical Application)
이 데이터는 단순히 ‘이미지’가 아니라 ‘치수 데이터’로서 다음과 같이 활용됩니다.
즉시 설계 연동:포인트 클라우드에서 원하는 단면을 슬라이스하여 즉시 AutoCAD 도면으로 추출.
공간 간섭 체크:무대 장치나 음향 설비 배치 시 기존 구조물과의 간섭 여부를 사전 검토.
원격 시설 관리:고해상도 트루뷰(TruView) 링크를 통해 사무실에서 현장 구석구석을 실측하고 점검.
납품 성과물 (Deliverables)
3D 데이터:전체 공간 포인트 클라우드, 고해상도 파노라마 데이터.

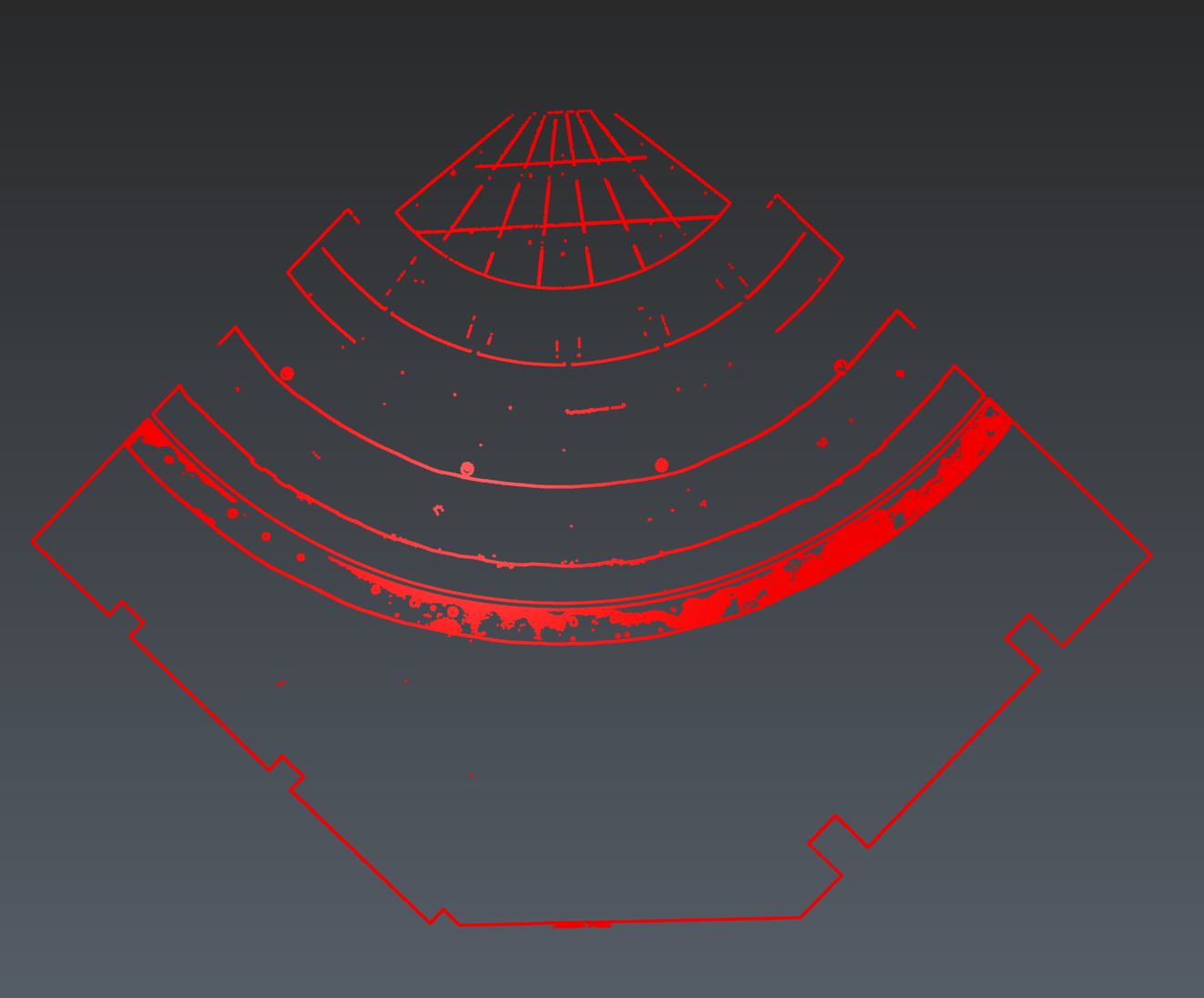

2D 결과물:1층·2층 현황 평면도(DWG).
분석 리포트:시설물 치수 검증 및 면적·체적 분석 자료.
공간아카이브 3D스캔전문
공간아카이브의 3D 레이저 스캔 기술은 복잡한 공연장 구조를 완벽한 수치 데이터로 변환합니다. 정밀한 기초 자료가 리모델링의 성공을 결정합니다.
