구축 지하 주차장 | 도면 없는 암실 환경 정밀 실측
현장 개요
| 항목 | 내용 |
|---|---|
| 현장 유형 | 구축 건물 지하 주차장 |
| 현장 조건 | 준공 도면 없음 / 조명 거의 없는 암실 환경 |
| 스캔 목적 | 정밀 실측도면 제작 |
| 스캔 장비 | Leica RTC360 |
| 스테이션 수 | 13개소 |
| 번들 오차 | 0.358mm |
| 클라우드-클라우드 오차 | 1.165mm |
| 납품 형식 | AutoCAD DWG (평면도) |
작업 내용

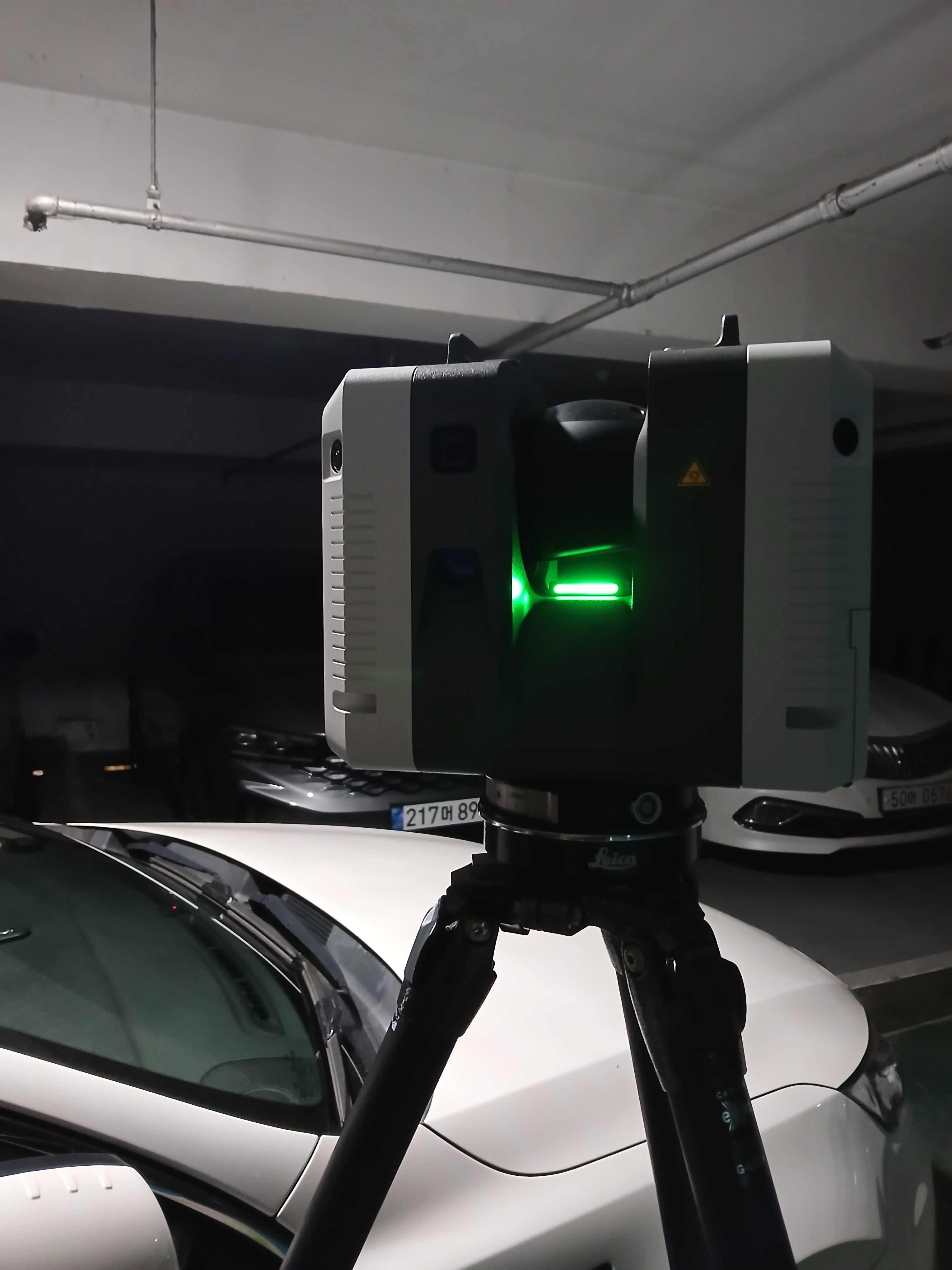

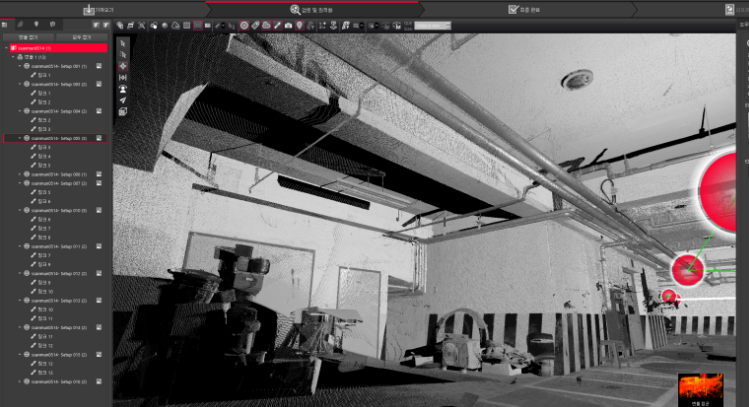

준공 도면이 없고 조명조차 없는 열악한 환경의 지하 주차장을 Leica RTC360으로 정밀 스캔했습니다.

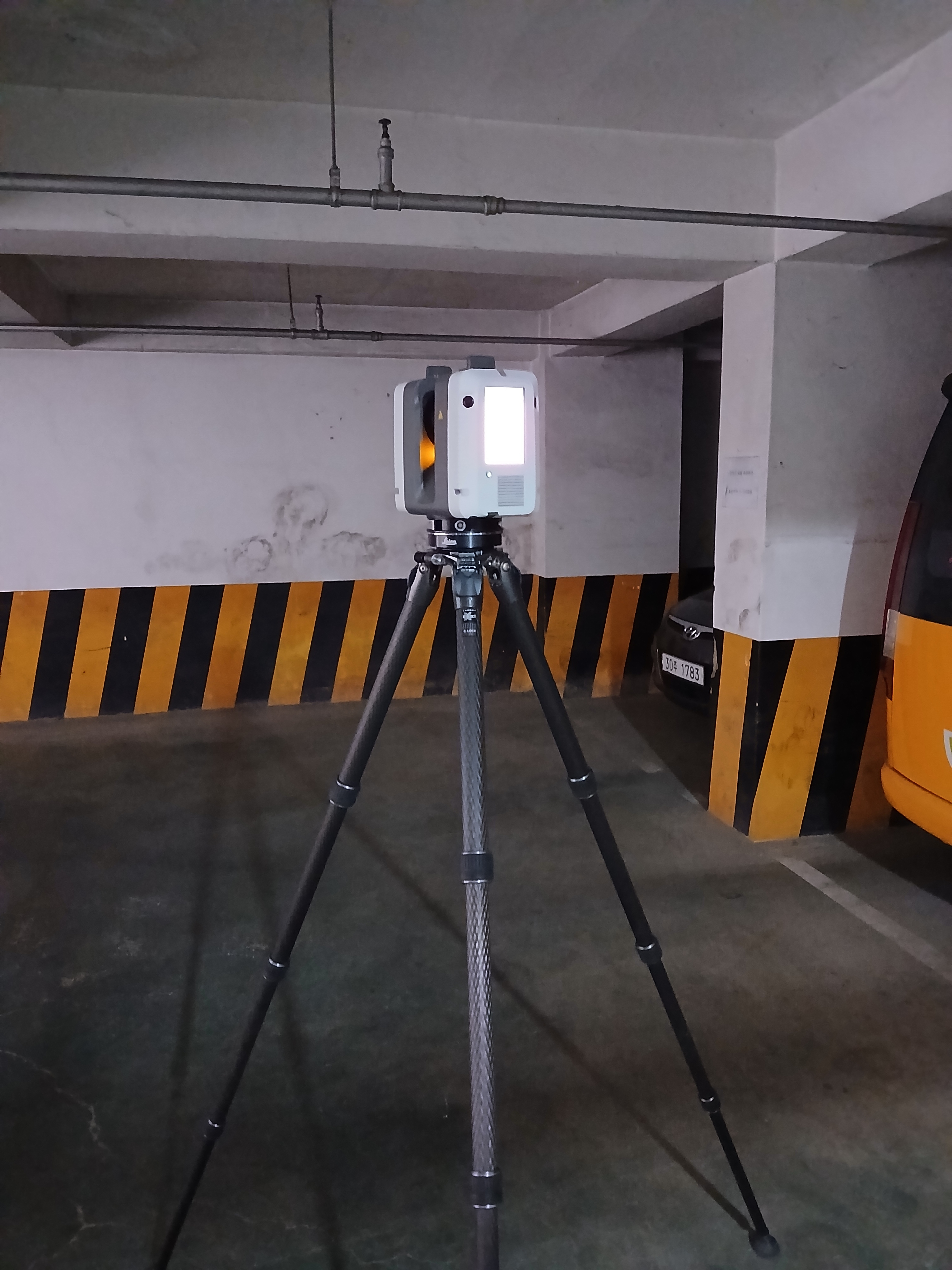

레이저 기반 측정 방식으로 빛이 없어도 배관·천장 슬래브·기둥·바닥면 등 모든 구조물을 선명하게 취득했습니다. 13개 스테이션으로 주차장 전체를 커버했으며 번들 오차 0.358mm — 손톱 두께 절반도 안 되는 정밀도로 완성됐습니다.
작업 프로세스
STEP 1 Leica RTC360 현장 스캔 (13 Setup)

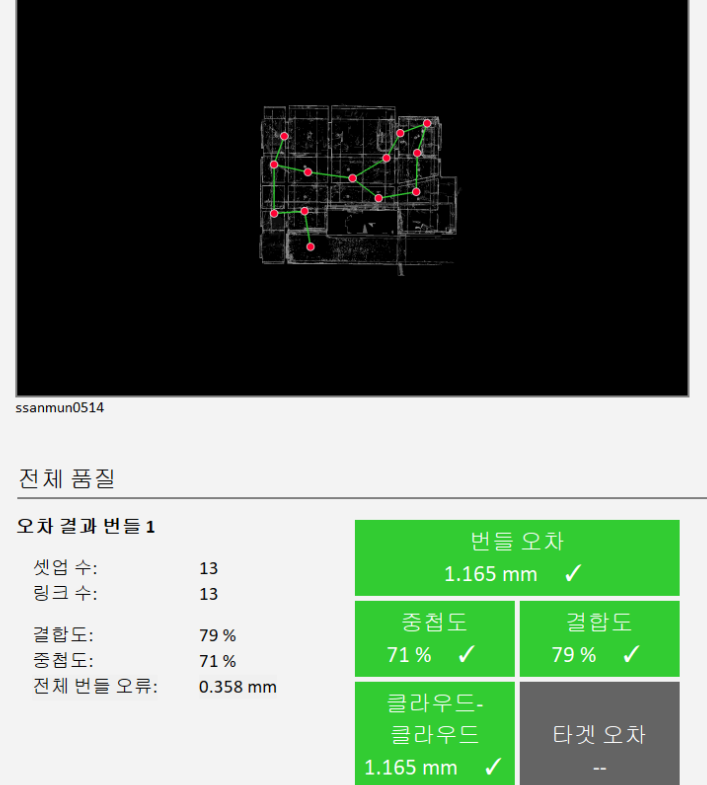

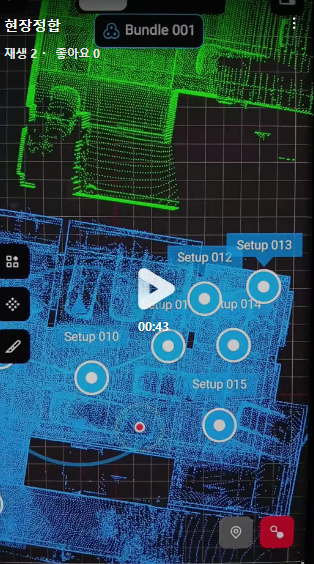

STEP 2 Cyclone Register 360 정합 (번들 오차 0.358mm)

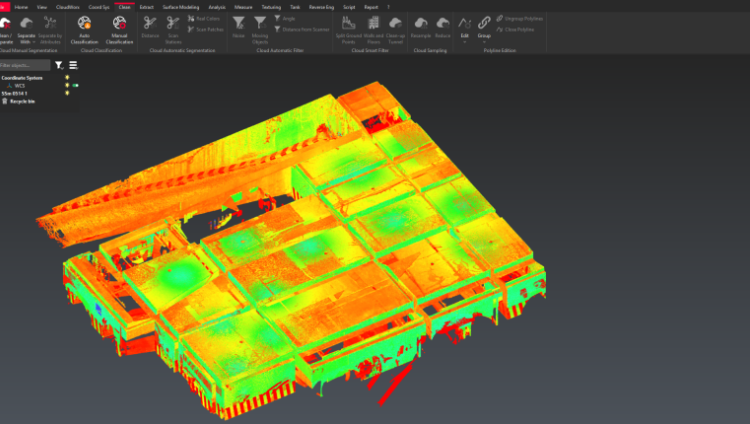

STEP 3 Cyclone 3DR 노이즈 제거 및 정리

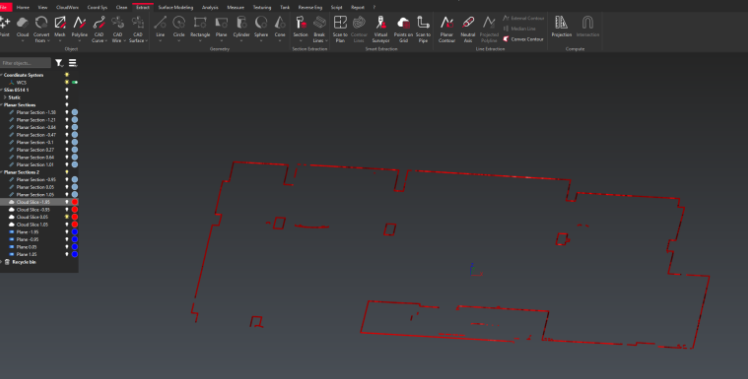

STEP 4 평면 단면 추출 → DXF 내보내기

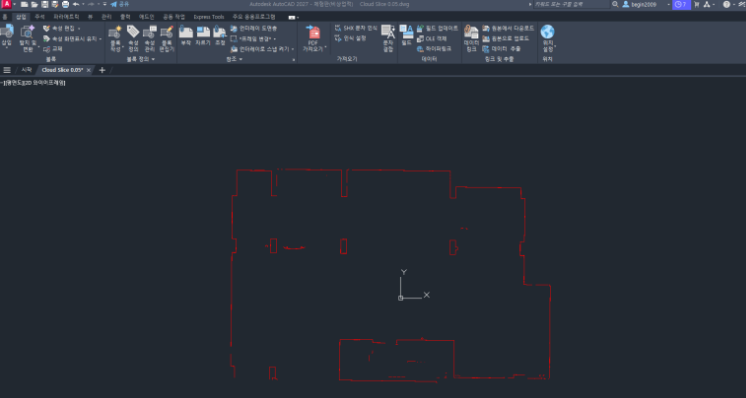

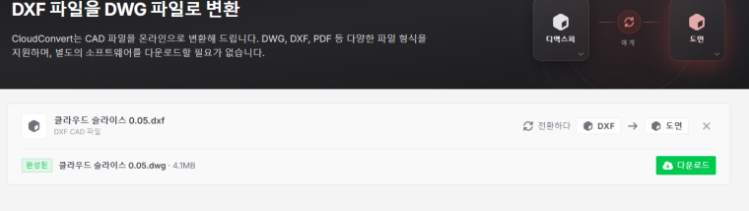

STEP 5 DWG 변환 → AutoCAD 도면 작업
납품 결과물
| 결과물 | 포맷 | 활용 |
|---|---|---|
| 포인트클라우드 | E57, RCP | 영구 보존·재활용 |
| 평면도 | DWG, DXF | AutoCAD 즉시 활용 |
납품 데이터 활용
- 준공 도면 없는 구축 건물 현황 도면 제작
- 리모델링·시설관리 기준 데이터
- 공장설계·설비 배치 계획
- 주차장 증설·보수 설계 기초 자료
이런 경우 활용 가능합니다
- 조명 없는 지하 공간 실측
- 도면 없는 노후 건물 현황 파악
- 복잡한 설비 밀집 공간 정밀 기록
- 준공 도면 재작성
