교량 하부 | 3D 레이저 스캔 정밀 기록

접근이 어려운 교량 하부 구조물, 교량 3D스캔 한 번으로 전체 형상 데이터를 완벽하게 확보합니다.

현장 개요

작업 내용

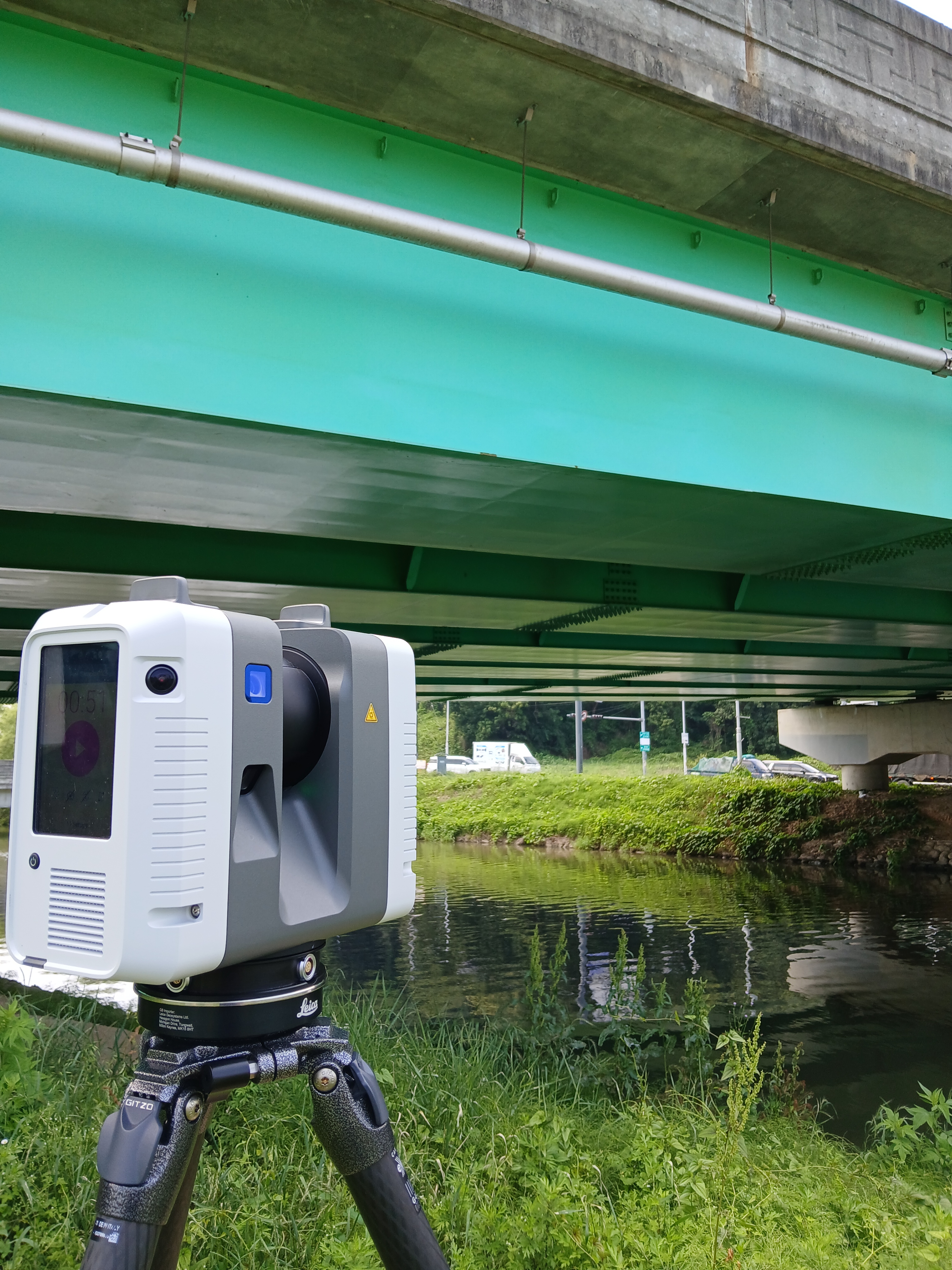

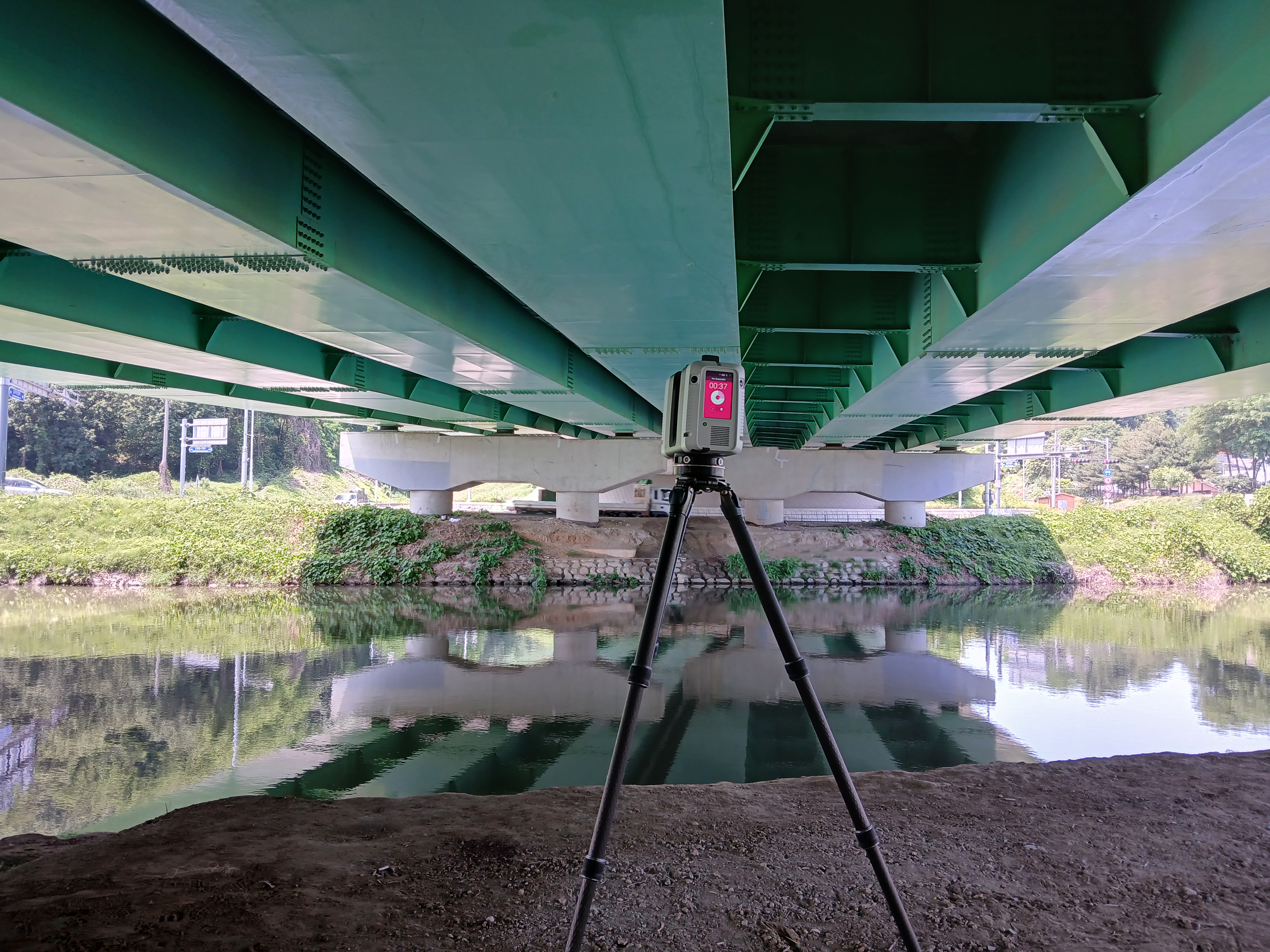

교량 하부 강재 거더, 횡보강재, 연결부재 등 복잡한 구조물 전체를 교량 3D스캔으로 정밀 기록했습니다.

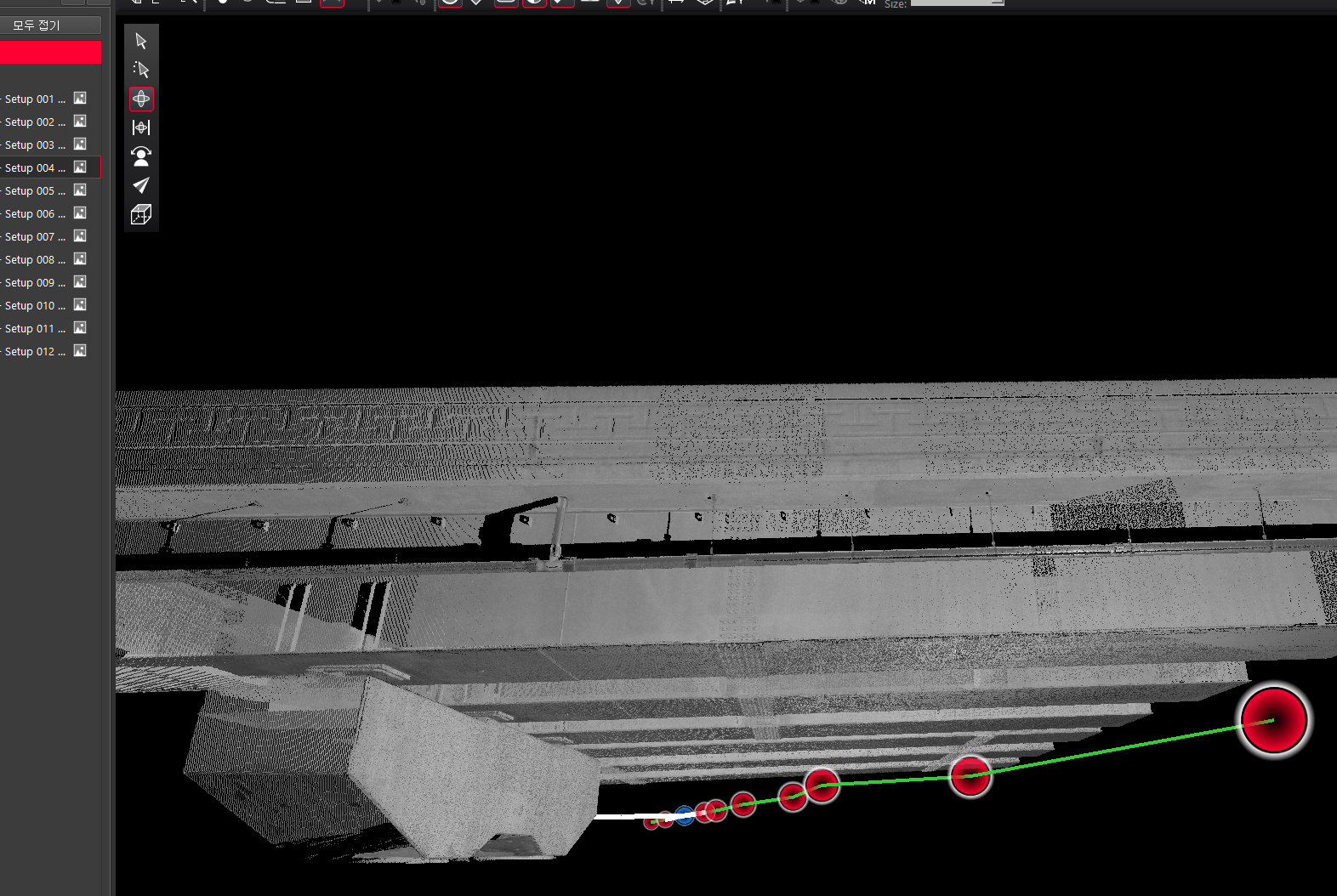

기존 줄자·레벨 장비 방식으로는 접근이 어렵고 재방문이 잦았던 교량 하부를 한 번의 스캔으로 전체 형상 데이터를 완벽하게 확보했습니다. 스캔 후 생성된 포인트클라우드로 사무실에서 거더 간격, 구조물 높이, 단면, 이격거리 등을 언제든지 확인할 수 있습니다.

교량 3D스캔은 작업자가 위험한 교량 하부에 반복적으로 접근할 필요 없이 한 번의 현장 방문으로 모든 치수 데이터를 취득합니다. 고밀도 포인트클라우드는 이후 어떤 분석 작업에도 재활용이 가능해 장기적인 유지관리 비용을 크게 줄입니다.

납품 결과물

납품 데이터 활용

• 교량 유지관리 — 구조물 현재 상태 기록, 정기 스캔으로 변화량 비교
• 안전진단 — 변형·처짐·부재 위치 분석 기초 자료
• 보수보강 설계 — 실제 현황 기반 설계 오류 최소화
• 물량 산출 — 도장 면적·보수 면적·구조물 수량 검토
• BIM 모델링 — 포인트클라우드 기반 3D 모델 구축
• 디지털 트윈 — 공공시설물 통합 관리 기초 데이터

이런 경우 활용 가능합니다

• 교량 보수보강 설계 전 현황 데이터 취득
• 정기 안전점검 기초 자료
• 접근이 어려운 구조물 비접촉 실측
• 도면 없는 노후 교량 현황 기록
